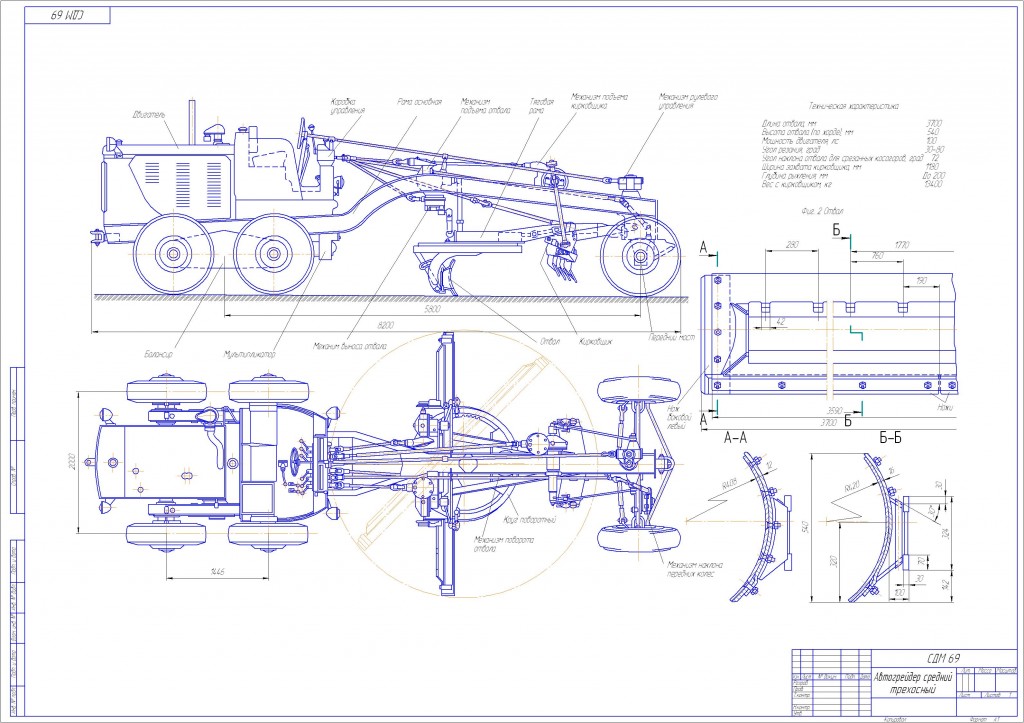

Автогрейдер средний трехосный

Длина отвала 3700 мм
Высота отвала (по хорде) 540мм
Мощность двигателя 100лс
Угол резания 30-80град
Угол наклона отвала для срезанных косогоров, град 72
Ширина захвата кирковщика 1180мм
Глубина рыхления до 200мм
Вес с кирковщиком 13400кг.

Состав: ВО Язык документа

Софт: Компас v12,cdw

Просмотр файлов
Чертеж1 v5.cdw
