Промотур КОМПАС v17

Автоцистерна на базе ГАЗ 3309

СФУ Институт нефти и газа. Автомобильные грузоперевозки. Год 2013. СФУ ИНиГ НГ 09-05

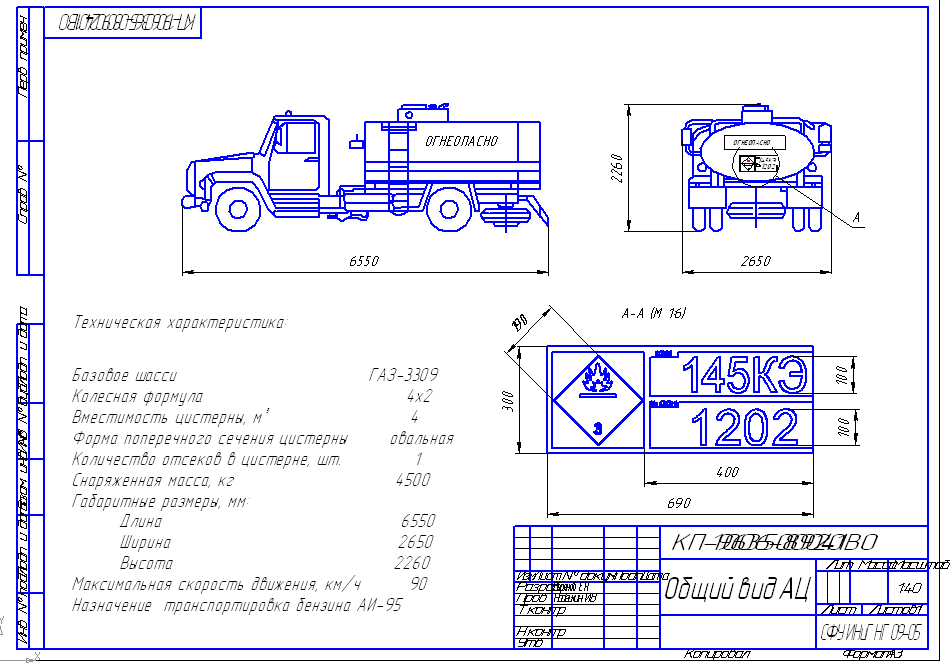

В данном чертеже изображен общий вид АЦ на базе Газ 3309
Техническая характеристика:
Базовое шасси ГАЗ-3309
Колесная формула 4х2
Вместимость цистерны, м 4
Форма поперечного сечения цистерны овальная
Количество отсеков в цистерне, шт. 1
Снаряженная масса, кг 4500
Габаритные размеры, мм:
Длина 6550
Ширина 2650
Высота 2260
Максимальная скорость движения, км/ч 90
Назначение транспортировка бензина АИ-95

Состав: Вид общий (ВО) Язык документа

Софт: Компас-3D 13

Каталог / Транспорт / Автоцистерна на базе ГАЗ 3309

Просмотр файлов
ГАЗ-3309.cdw
