Борторасширитель

Кафедра "Автомобильный транспорт и автосервис". Предмет "Типаж и эксплуатация гаражного оборудования".

Содержание

Введение…………………………………………………...…………………………3
1. Анализ существующих конструкций………...……………………………….4
2. Проектные расчеты……………………………...……………………………10
2.1.1 Расчет вертикальной балки………………………….………………….10
2.1.2 Расчет продольной балки……………………………………………….10
2.1.3 Расчет поперечной балки рамы…………………………………………10
2.1.4 Расчет центрального пальца…………………………………………….11
2.1.5 Расчет пальца колеса……………………………………….……………13
3. Устройство и порядок сборки………..………………………………….….16
4. Описание разработанной конструкции……………………………………17
4.1 Устройство и работа конструкции…………………………………………17
4.2 Техническая характеристика конструкции………………………………..17
Заключение…………………………………………………………………………18
Список литературы…………………………………………………………………19
Приложение ………………..………………………………………………………20

Введение
Автомобильный транспорт является одним из важнейших и основных элементов любого производства. Более 50% всего объема перевозок частично или полностью производится автомобильным транспортом.
Число автомобилей непрерывно растет. Возрастает потребность в их диагностировании и ремонте.
Технологическое оборудование, т.е. совокупность приспособлений, инструментов, оснастки и приборов, используемых в процессе технических воздействий, технического обслуживания, текущего ремонта и диагностирования подвижного состава автомобильного транспорта в значительной мере определяет технический уровень производства и степень совершенства технологических процессов ТО и Р автомобилей.
Целью данного курсового проекта является проектирование и расчет борторасширителя для шин легковых автомобилей диаметром до 17 дюймов.
Важнейшими техническими характеристиками борторасширителей являются: принцип действия и тип привода; условия использования; диаметр шин; габаритные размеры; цена.

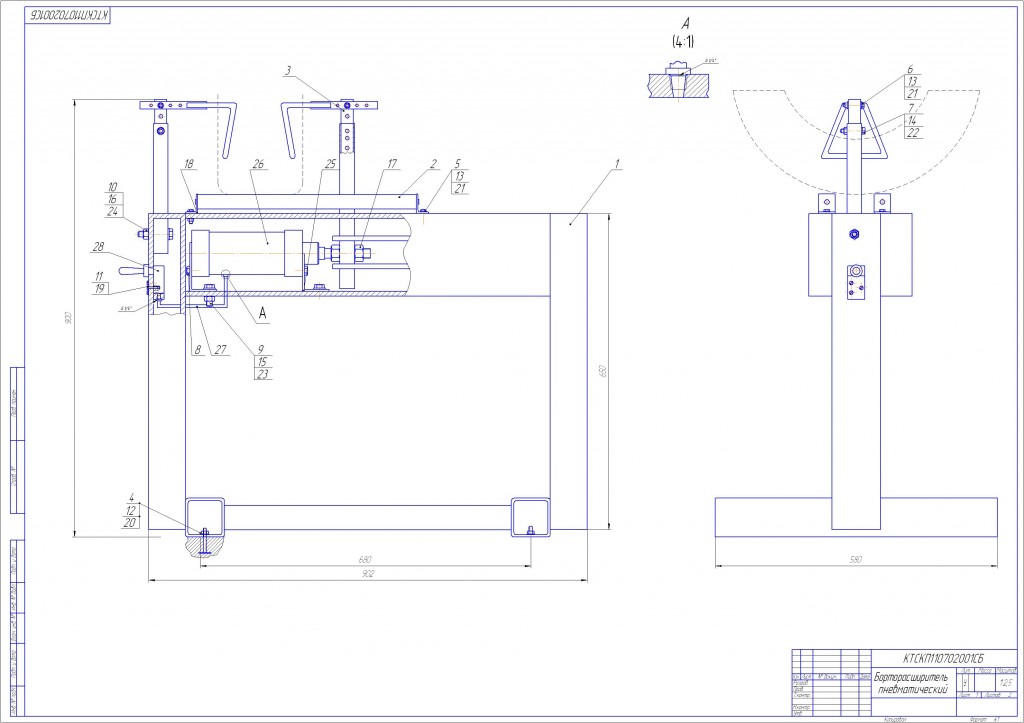

Состав: Сборочный чертеж борторасширителя, Спецификация, сборочный чертёж сборочной единицы, спецификация, пластина, трубка основная, трубка, пояснительная записка Язык документа

Софт: Компас v11

Просмотр файлов
Пластина.cdw
спецификация лист1.spw
Спецификация лист2.spw
СтойкаСБ.cdw
трубка.cdw
Трубка основная.cdw
1 лист ГОТОВО.cdw
борторасширитель 2007.docx
