Чертеж автогрейдера ДЗ-180А

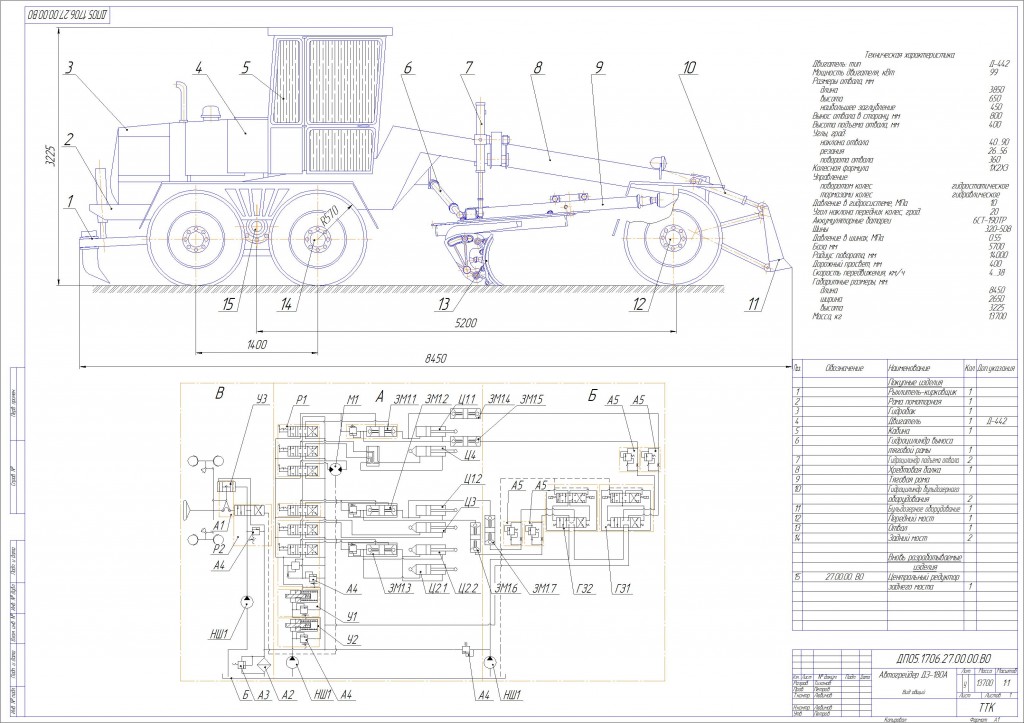

Чертеж общего вида автогрейдера ДЗ-180А с колесной формулой 1х2х3, силовая установка на базе двигателя Д-442 мощность 99кВт. Второй чертеж гидравлическая схема автогрейдера плюс спецификация, третий чертеж центральный редуктор автогрейдера вместе с спецификацией также прилагаются два фрагмента автогрейдер и центральный редуктор.
Все чертежи высокого качества с указанием размеров, элементов и посадок.

Состав: Вид общий, Сборочный чертеж, Схема принципиальная гидравлическая, Таблица элементов схем Язык документа

Софт: Компас V12

Просмотр файлов
Автогрейдер ДЗ-180А/Автогрейдер ДЗ-180А.cdw
Автогрейдер ДЗ-180А/Автогрейдер ДЗ-180А.docx
Автогрейдер ДЗ-180А/Автргрейдер (фрагмент).frw
Автогрейдер ДЗ-180А/Гидросхема автогрейдера ДЗ-180А.cdw
Автогрейдер ДЗ-180А/Гидросхема спец.автогрейдер.cdw
Автогрейдер ДЗ-180А/Центральный редуктор (фрагмент).frw
Автогрейдер ДЗ-180А/Центральный редуктор заднего моста автогрейдера ДЗ-180А.cdw
Автогрейдер ДЗ-180А
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
