Чертеж бульдозера на базе МТЗ-1502

Разработка бульдозера на базе гусеничного трактора МТЗ-1502 класса 9. Отвал высотой 1220, шириной 3240, так же имеются ушерители.

Техническая харктеристика
1.Базовый трактор МТЗ-1502
2.Тяговый класс 9
3.Мощность двигателя, кВт 116
4.Бульдозерное оборудованиес неповоротным отвалом
5.Управление рабочим оборудованием гидравлическое
6.Длина отвала,м
без уширителей 3,24
с уширителями 4,7
7.Масса бульдозерного оборудования, кг 1225
8.Эксплуатационная масса бульдозера, кг 14320

Состав: ВО, Отвал, Брус, спецификация Язык документа

Софт: Компас v12

Просмотр файлов

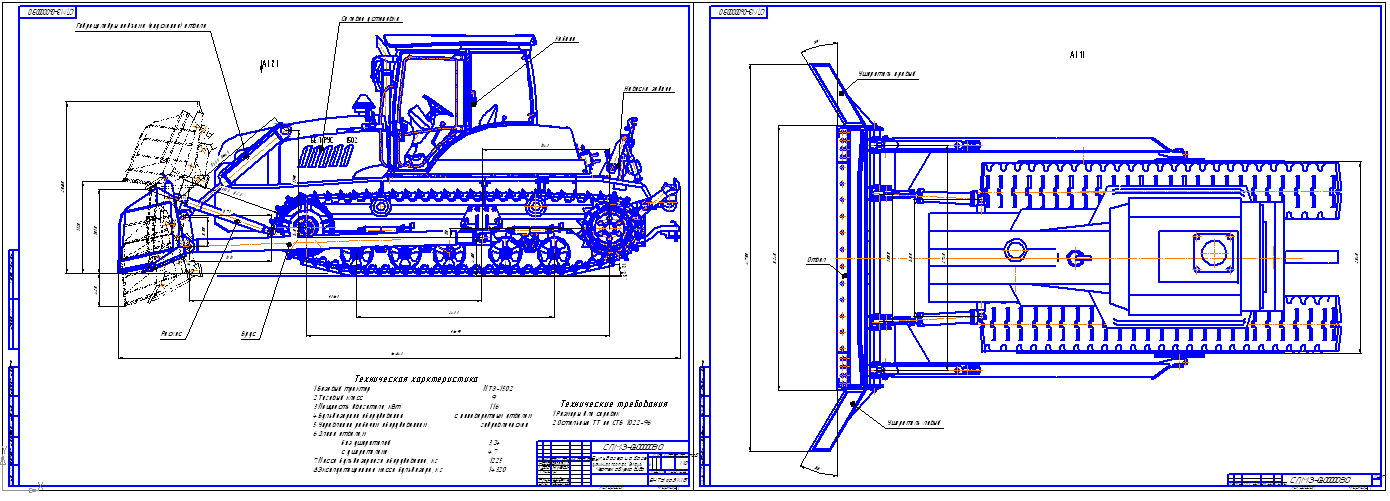

общий вид.cdw
Отвал.cdw
Брус ч.cdw
Брус спецификация.cdw
Отвал ч.cdw
