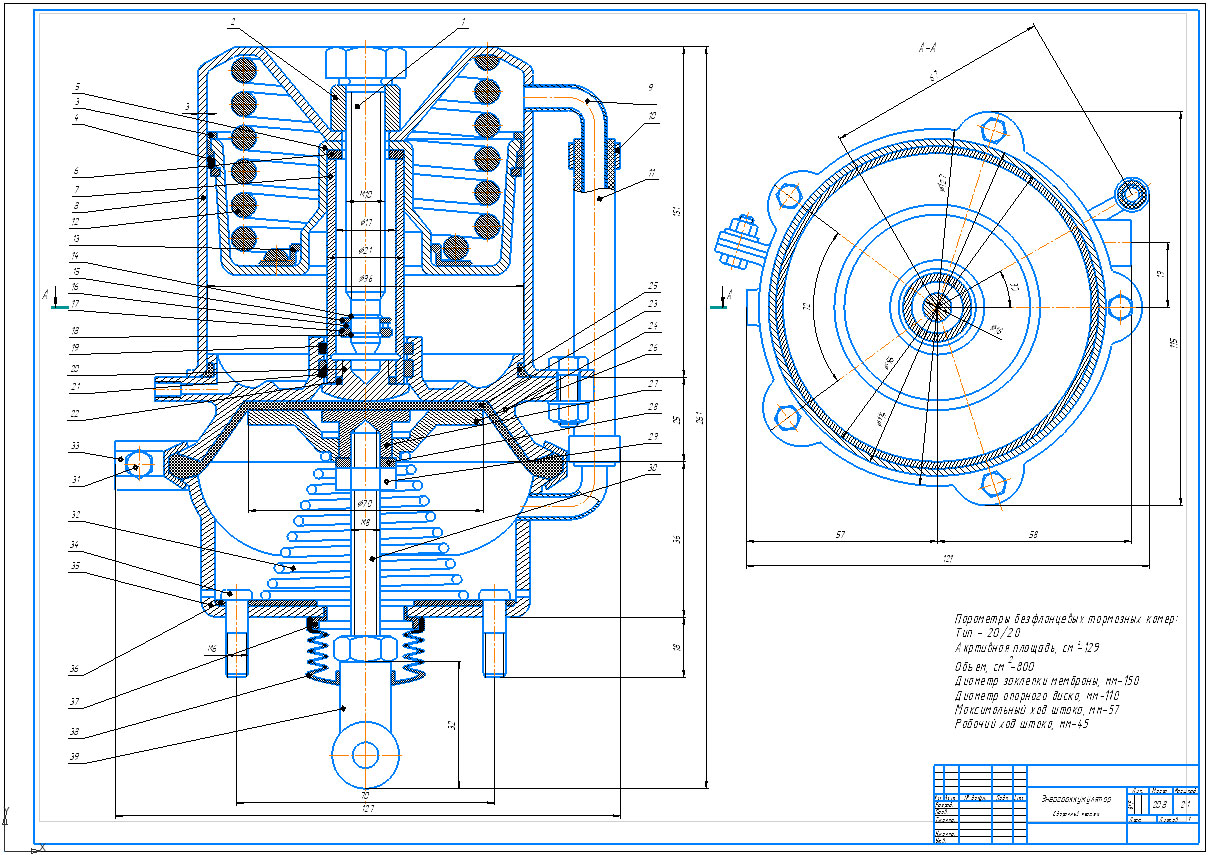

Чертеж энергоаккумулятора

Элемент механизма привода стояночной или вспомогательной тормозной системы (пневматической) грузовых автомобилей и автобусов. Этот узел аккумулирует энергию сжатой пружины, а при необходимости освобождает ее. Энергоаккумулятор обычно устанавливается на тормозную камеру. Его основные элементы – силовая пружина, корпус, поршень, толкатель, винт-ось. Пружина, «развивающая» усилие 1-2 тонны, через поршень и толкатель создает давление на шток привода тормозов. Когда из подпоршневого пространства с помощью крана управления «ручником» выпускается сжатый воздух, удерживающий пружину в сжатом состоянии, срабатывает стояночный тормоз. При его выключении в подпоршневое пространство подается сжатый воздух, сжимающий пружину.

Состав: Сборочный чертеж(СБ) и Спецификация Язык документа

Софт: КОМПАС-3D 13

Файлы:
Спецификация.spw
Энэргоаккумулятор.cdw
