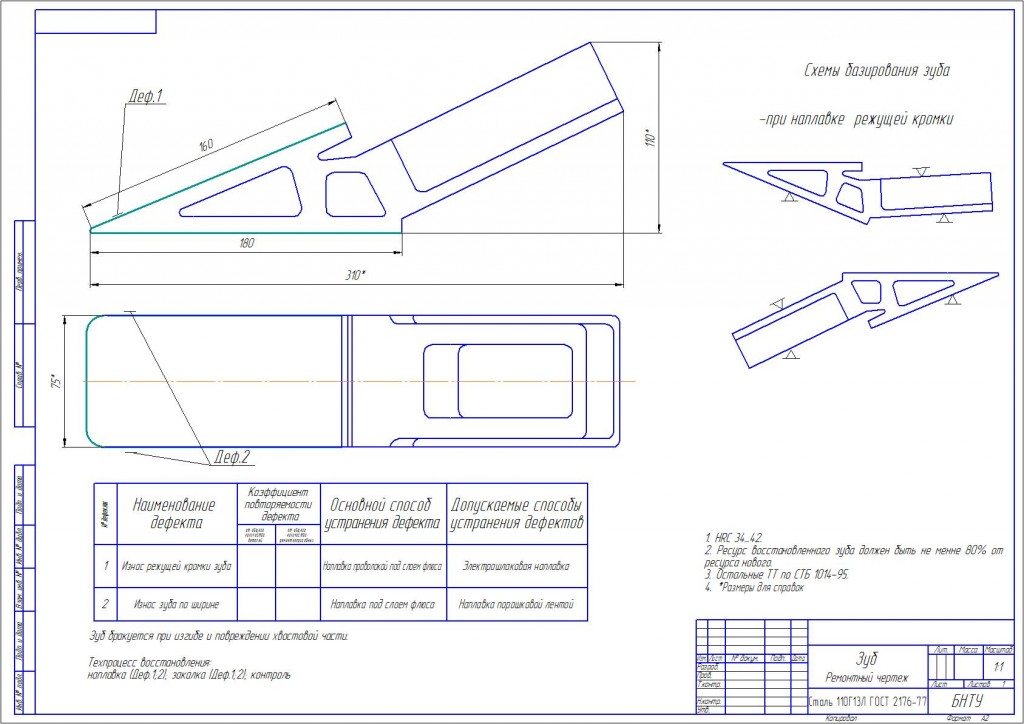

Чертеж ремонтный зуба ковша экскаватора

Ремонтный чертеж содержит описание и технологию восстановления зуба ковша экскаватора,дефекты зуба, необходимые операции по восстановлению и способы крепления детали при восстановлении.

Зуб бракуется при изгибе и повреждении хвостовой части.
Техпроцесс восстановления: наплавка (Деф.1;2); закалка (Деф.1;2); контроль

1.НRC 34...42.
2.Ресурс восстановленного зуба должен быть не менне 80% от ресурса нового.
3.Остальные ТТ по СТБ 1014-95.
4.*Размеры для справок

Состав: Ремонтный чертеж(Р) Язык документа

Софт: Компас v11

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Чертеж ремонтный зуба ковша экскаватора

Просмотр файлов
Ремонтный ченртеж.cdw
