Чертеж сушильного барабана смесительной установки

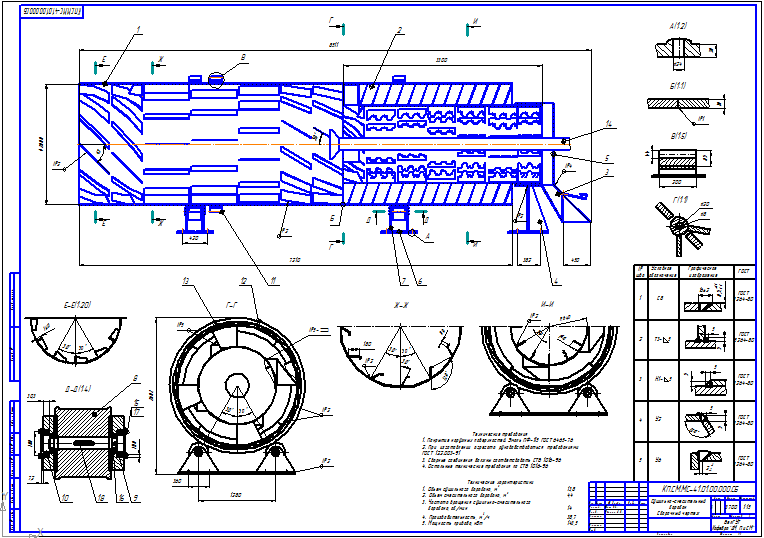

Сушильный барабан в разрезе со всеми обозначениями, выносками и техническими условиями. Плюс спецификация. Формат А1. Применяется строительными организациями, установлен сушильный барабан на передвижной асфальтосмесительной установке непрерывного действия, мощность установки 225 кВт

Технические характеристики
1.Обьем сушильного барабана, м 13,8
2.Обьем смесительного барабана, м 4,4
3.Частота вращения сушильно-смесительного барабана, об/мин 14
4.Производительность, м /ч 38,7
5.Мощность привода, кВт 143,5

Состав: Сборочный чертеж (СБ), спецификация Язык документа

Софт: Компас V10

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Чертеж сушильного барабана смесительной установки

Просмотр файлов
Спецификация СБ.spw
Сушильно-смесительный СБ(пер-ый).cdw
