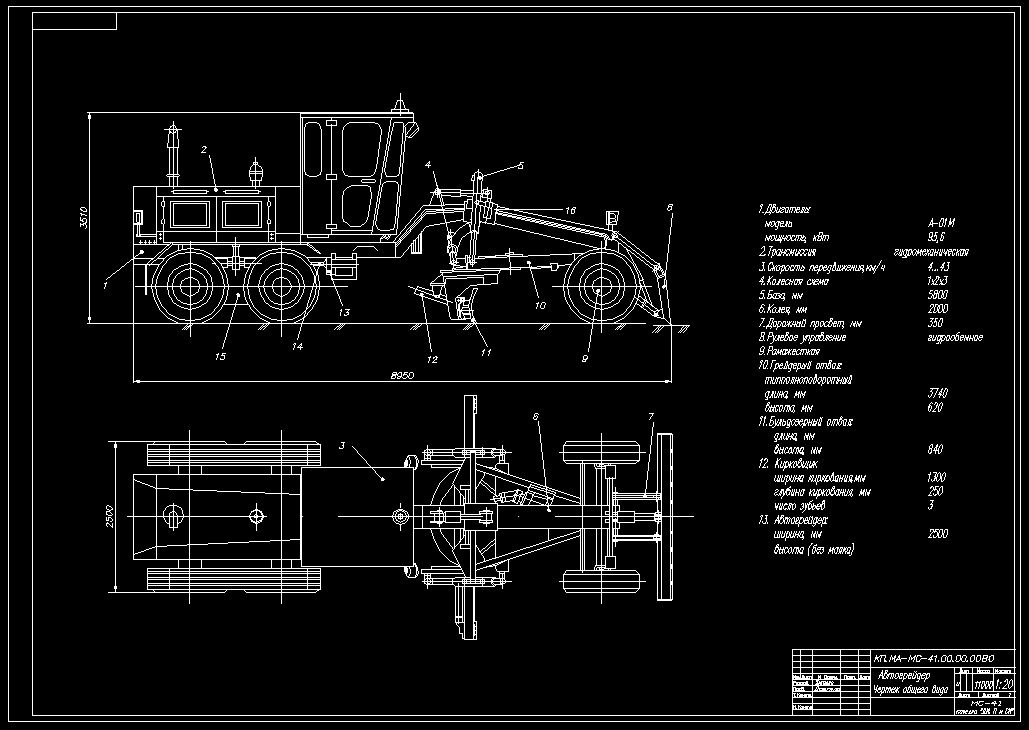

Чертёж автогрейдера ДЗ-143

Автогрейдер ДЗ-143 предназначен для выполнения земляных работ по постройке земляного полотна дорог, возведения насыпей, планировки площадей, устройству корыта дороги, а также для смешивания грунтов с добавками и вяжущими материалами на полотне дороги. Он используется для ремонта и содержания дорог и обочин, очистки их от снега, рыхления асфальтовых покрытий, булыжных мостовых и тяжелых грунтов. Может работать на грунтах I - III категории при температуре окружающей среды -40°С...+40°С в условиях умеренного и тропического климата.

Технические характеристики:
1.Двигатель:
модель А-01М
мощность, кВт 95,6
2.Трансмиссия гидромеханическая
3.Скорость передвижения,км/ч 4...43
4.Колесная схема 1х2х3
5.База, мм 5800
6.Колея, мм 2000
7.Дорожный просвет, мм 350
8.Рулевое управление гидрообемное
9.Рама жесткая
10.Грейдерый отвал:
типполноповоротный длина, мм 3740
высота, мм 620
11.Бульдозерный отвал:
длина, мм
высота, мм 840
12. Кирковщик
ширина киркования,мм 1300
глубина киркования, мм 250
число зубъев 3
13. Автогрейдер:
ширина, мм 2500
высота (без маяка)

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: AutoCAD, DWG

Просмотр файлов
ДЗ-143.dwg
Спецификация ДЗ-143.doc
