Динамический стабилизатор пути ДСГ-62

Динамический стабилизатор пути предназначен для ускоренной и контролируемой стабилизации железнодорожного пути с сохранением в пределах допусков и норм содержания его положения в продольном профиле, по уровню и в плане. Машина применяется в составе отделочных комплексов для работ по техническому обслуживанию пути.

Технические характеристики ДГС-62Н:
Производительность, м/ч 1000-2000
Мощность двигателя, кВт 348
Транспортная скорость (своим ходом), км/ч 90
Скорость в составе поезда, км/ч 100
Вертикальная нагрузка, кН 240
Масса, т 62

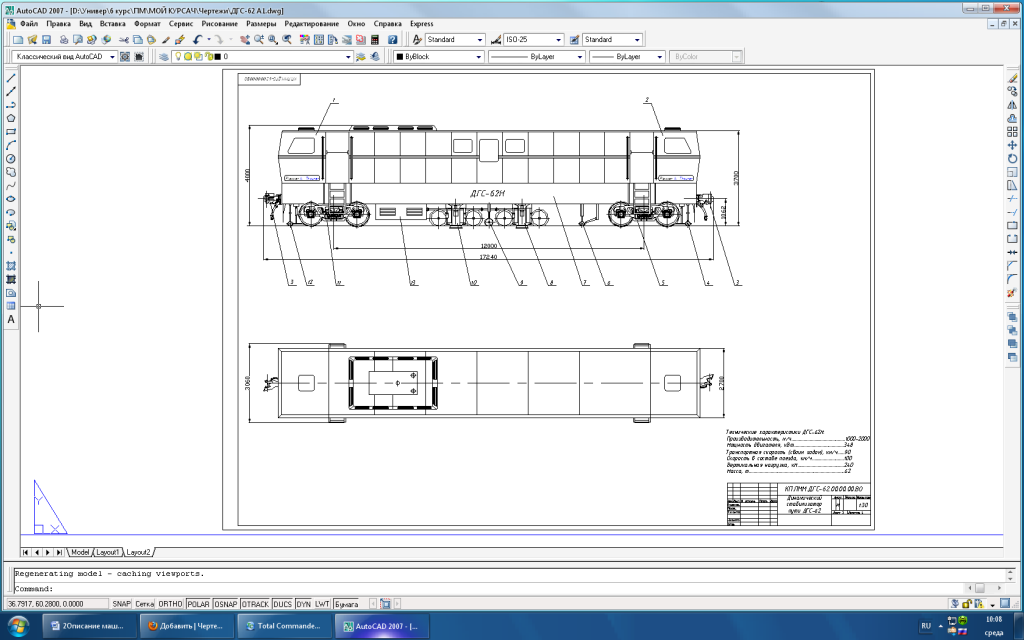

Состав: Общий вид ДСГ-62, зажимное устройство, стабилизатор, спецификации Язык документа

Софт: DWG

Каталог / Транспорт / Железнодорожный транспорт / Динамический стабилизатор пути ДСГ-62

Просмотр файлов
ДГС-62 А1.dwg
зажимное А1.dwg
спецификация к зажимному.dwg
спецификация к общему виду ДГС.dwg
спецификация к стабилизатору.dwg
стабилизатор А1.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1
2016-09-16 в 08:49 Ответить

а пояснительной записки нету?
