Экскаватор ЭО-5122

Введение
1.1 Описание конструкции, расчет основных параметров и размеров
1.2 Расчет привода
2.1 Определение весов координат центров тяжести
2. 2 Определение усилий на режущей кромке при копании поворотом рукояти
2.3 Определение реактивных давлений в гидроцилиндре ковша и стрелы
2.4 Определение возможных усилий на режущей кромке ковша из условий устойчивости экскаватора
2.5. Определение работы и удельной энергоемкости машины
3. Расчет на устойчивость
4. Расчет гусеничного ходового оборудования
5. Тяговый расчет
Список литературы

В качестве прототипа выбран гусеничный одноковшовый экскаватор ЭО-5122.

Техническая характеристика экскаватора
Мощность двигателя – 126 кВт
Скорость передвижения – 2,5 км/ч
Давление в гидравлической системе – 25 МПа
Габаритные размеры:
В – длина – 6,8 м
С – ширина – 3 м
В – высота – 4 м
Вместимость ковша – 1,6 м3
Нк – наибольшая глубина копания – 6,9 м
Rк – наибольший радиус копания – 10,9 м
Нв – наибольшая высота выгрузки – 8,6 м
Набольшее усилие копания – 420 кН
Давление на опорную поверхность – 75 кПа
Продолжительность рабочего цикла – 23 с

Состав: Вид общий, Рабочее оборудование, Ходовая часть. Язык документа

Софт: AutoCAD, DWG, Компас v12, CDW

Просмотр файлов
ЭО-5122/ПЗ/ПЗ.doc
ЭО-5122/ПЗ/Содержание.doc
ЭО-5122/ПЗ/Список литературы.docx

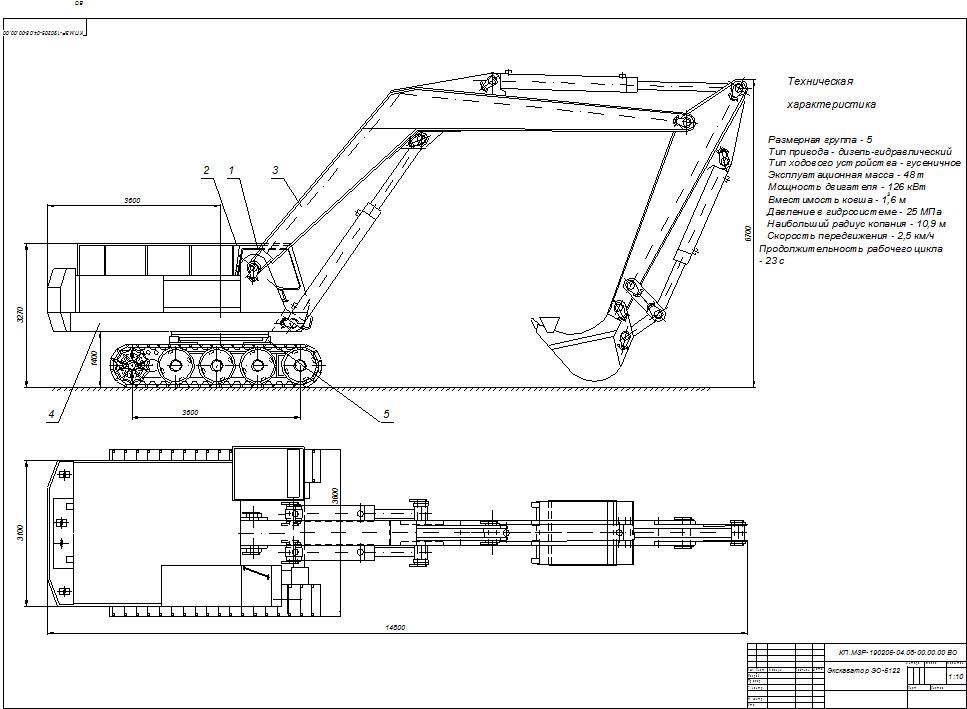

ЭО-5122/Чертежи/1й лист.dwg
ЭО-5122/Чертежи/1й лист.frw
ЭО-5122/Чертежи/2й лист.dwg
ЭО-5122/Чертежи/2й лист.frw
ЭО-5122/Чертежи/3й лист.dwg
ЭО-5122/Чертежи/3й лист.frw
ЭО-5122/Чертежи/4й лист.dwg
ЭО-5122/Чертежи/4й лист.frw
ЭО-5122/Чертежи/Спецификация 1й лист.doc
ЭО-5122/Чертежи/Спецификация 2й лист.doc
ЭО-5122/Чертежи/Спецификация 3й лист.doc
ЭО-5122/ПЗ
ЭО-5122/Чертежи
ЭО-5122
