Экскаватор однокавшовый ЭО-3323

Экскаватор ЭО-3323 предназначен для выполнения земляных и погрузочно-разгрузочных работ (в зависимости от применяемого рабочего оборудования и рабочих органов) в условиях промышленного, городского, сельского, мелиоративного и транспортного строительства.

Технические характеристики:
Мощнocть, кВт(л.с.) 60
Объем ковша, куб.м. 0,65
Двигатель Д-243 (Л)
Продолжительность цикла 16 сек
Давление в гидросистеме 28 Мпа
Давление в пневмосистеме 0,6…0,77 Мпа
Скорость передвижения 20 км/ч
Радиус копания 8,2 м
Глубина копания 4,7 м
Высота выгрузки 5,63 м
Угол поворота ковша 180 град
Сменное оборудование: грейфер, гидромолот, гидроножницы, кусторез, бревнозахват
Длина, мм 8 350
Ширина, мм 2 500
Высота, мм 3 180
Масса, кг 12 400

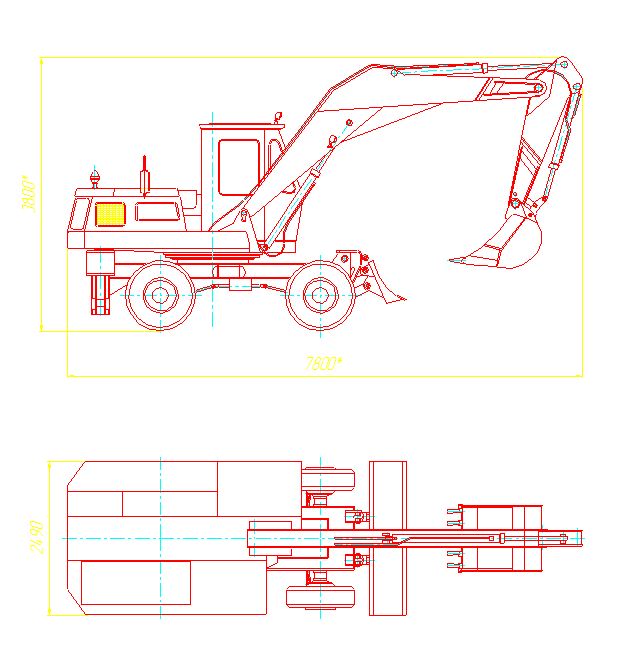

Состав: Вид общий Язык документа

Софт: frw

Просмотр файлов
EO3323.frw
