Энергетическая установка сухогруза проект № 507Б

Новосибирская государственная академия водного транспорта
Кафедра Термодинамики и Судовых Энергетических Установок
Энергетическая установка сухогруза № 507Б
Курсовой проект СЭУ.КП. – 2006.13.00.

Курсовой проект по судовым энергетическим установкам выполнен в объеме технического проекта при заданных размерениях корпуса судна, грузоподъемности, мощности и района плавания.

В качестве прототипа принимается сухогруз мощностью 1370кВт, проект № 507Б.
Главный дизель 8ЧН26\26 в количестве 2 штук
Передаваемая мощность, кВт 1280
Передаточное отношение: передний ход 2,94
Частота вращения входная, об/мин 1000
Длина, м 3,72
Ширина, м 1,667

В процессе проектирования требуется увеличить скорость на 2-3 км/ч, что потребует изменения главной силовой установки с целью увеличения мощности. Необходимо выполнить расчет систем и выбрать оборудование, а также обосновать экономический эффект проекта

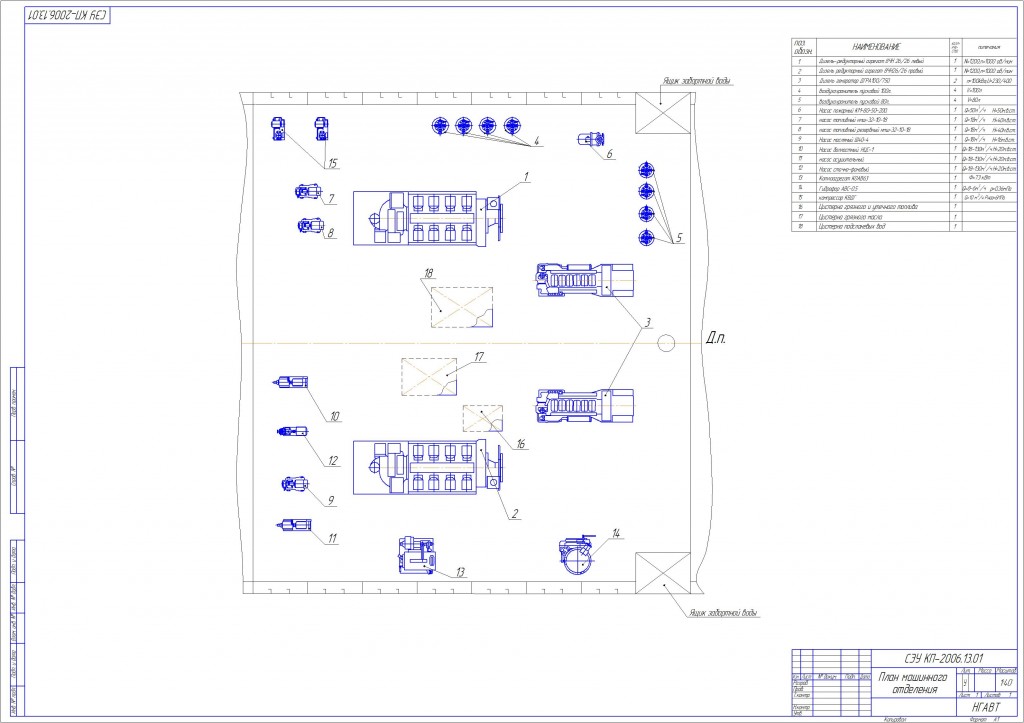

Состав: Система топливная (Схема принципиальная), План машинного отделения, Система воздушного пуска (Схема принципиальная), ПЗ Язык документа

Софт: Компас v12

Каталог / Транспорт / Водный транспорт и судостроение / Энергетическая установка сухогруза проект № 507Б

Просмотр файлов
Сухогруз проект № 507Б/воздушный пуск.cdw
Сухогруз проект № 507Б/М.О.2.cdw
Сухогруз проект № 507Б/СЭУ.doc
Сухогруз проект № 507Б/топливо.cdw
Сухогруз проект № 507Б
