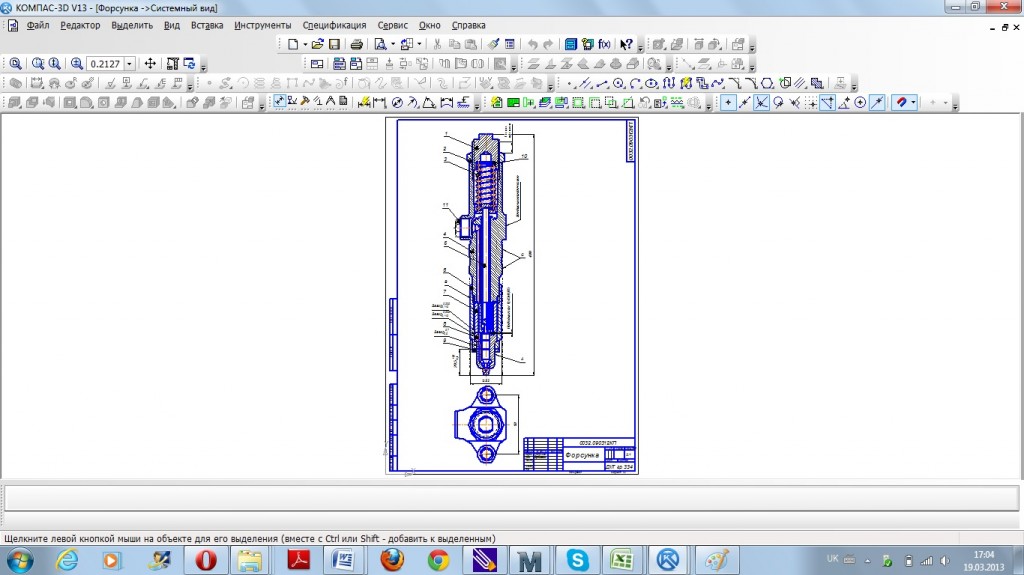

Форсунка дизеля 2-2Д49

Форсунка предназначеная для роботи на дизеле марки 2-2Д49. Распыливание представляет процесс раздробления на мельчайшие частицы порции топлива, впрыскиваемого в цилиндр форсункой. При распыливании топлива общая поверхность его, соприкасающаяся с воздухом, резко возрастает. Для примера возьмем каплю дизельного топлива диаметром 0,35 мм и раздробим ее так, чтобы из нее образовались мельчайшие капельки диаметром 0,01 мм. Число капелек составит примерно 43 000. Допустим, что все капельки имеют форму шара. Определим поверхность одной капли диаметром 0,35 мм.
Геометрия учит, что для определения полной поверхности шара нужно величину его диаметра возвести в квадрат и умножить на число 3,14 (число пи). Следовательно, поверхность капли, имеющей диаметр 0,35 мм, будет равна 0,352 х З,14 = 0,122 х З,14 = 0,382 мм2, а поверхность маленькой капельки с диаметром 0,01 мм составит 0,012 х З,14 = 0,0001 X 3,14 = 0,000314 мм2. Поверхность же всех 43 000 капелек диаметром 0,01 мм будет равна 43 000 х 0,000314 = 43 х0 ,314 = 13,50 мм2, в то время как поверхность одной капли диаметром 0,35 мм равна только 0,382 мм2. Это значит, что при дроблении капель диаметром 0,35 мм общая поверхность их резко возрастает. В нашем случае образование капелек диаметром 0,01 мм из капли диаметром 0,35 мм сопровождается возрастанием общей поверхности более чем в 35 раз.
Чем меньше диаметр капель топлива, тем быстрее они нагреваются, лучше смешиваются с кислородом горячего воздуха, а это улучшает их сгорание. Но очень маленькая капля будет иметь небольшую кинетическую энергию. Это затруднит забрасывание частиц топлива в удаленные от форсунки участки пространства цилиндра. Поэтому наиболее выгодная степень распыленности топлива определяется для каждого типа дизеля. В цилиндр тепловозного дизеля в зависимости от развиваемой мощности, числа цилиндров и частоты вращения коленчатого вала за один цикл впрыскивается от 0,07 до 1,0 г топлива. Струя топлива, впрыскиваемого в цилиндр дизеля, распадается на миллиарды капель, превращаясь в пылеобразное облачко.
В обычных условиях (при малых давлениях и в неограниченный промежуток времени) осуществить распыливание жидкости не так уж сложно, примером чего может служить обыкновенный пульверизатор. Но в условиях дизеля задача осложняется тем, что распыливание нужно осуществить в плотную среду сжатого воздуха за тысячные доли секунды (0,002—0,008 с), которые отведены для этого. Начало и конец распыливания должны быть резкими, четкими, иначе топливо будет выходить из отверстий форсунки с малой скоростью (подтекать). В этом случае топливо плохо сгорает и превращается в нагар, который будет оседать вокруг распыливающих отверстий форсунки. Образовавшийся нагар, постепенно нарастая, затруднит впрыскивание топлива и его перемешивание с воздухом, что неизбежно приведет к ухудшению работы дизеля и увеличению расхода горючего.
Что же нужно сделать, чтобы хорошо распылить топливо за весьма короткий промежуток времени?
Надо топливо подавать через форсунки под высоким давлением 105— 117 МПа (1000—1200 кгс/см2). Благодаря такому давлению скорость истечения топлива через распыливающие отверстия возрастает и процесс впрыска происходит в очень короткий промежуток времени. Скорость струи топлива, выходящей из форсунки, достигает 300—350 м/с. Для сравнения напомним, что скорость звука 330 м/с. Большая скорость способствует дроблению струи в камере сгорания и увеличивает дальность полета отдельных частиц топлива («дальнобойность» струи), которые движутся в плотной среде сжатого воздуха и должны распределиться по всему объему камеры.Топливо поступает под давлением в кольцевую камеру, образованную между корпусом распылителя и иглой. За счёт давления топлива игла поднимается и сжимает пружину, при этом открываются сопла распылителя, и через них топливо впрыскивается в цилиндр. При снижении давления игла опускается за счёт пружины и собственной массы, закрывает сопла, прекращая впрыск топлива (его давление зависит от сжатия пружины регулировочным винтом).

Состав: Вид общий Язык документа

Софт: Компас V12

Просмотр файлов
Спецификация форсунки.spw
Форсунка.bak
Форсунка.cdw
Спецификация форсунки.bak
