Гидромеханическое сцепление

ДонНАСА ААХ-10а
Спроектировано гидромеханическое сцепление для автомобиля среднего класса, которое состоит из гидромуфты и механического фрикционного сцепления

Гидромуфта
Технические характеристики
1. Объем гидромуфты 7,8 л.
2. Динамический дисбаланс не более 20 гсм.

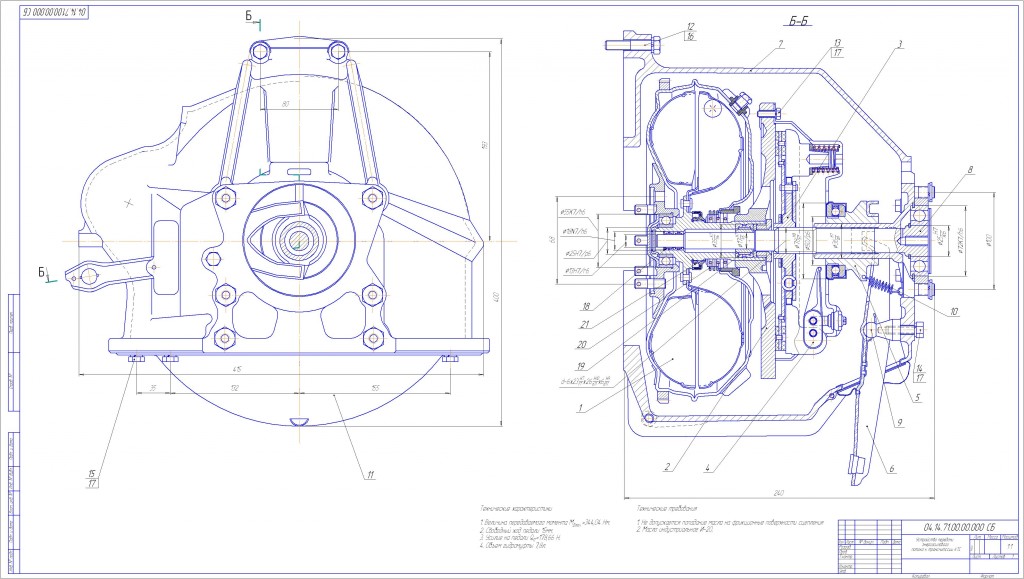

Устройство передачи энергосилового потока к трансмитссии АТС Сцепление ГАЗ-24
Технические характеристики
1. Величина передаваемого момента М =344,04 Нм.
2. Свободный ход педали 15мм.
3. Усилие на педали Q =178,66 Н.
4. Объем гидромуфты 7,8л.

Состав: Сборочный чертёж (СБ), Гидромуфта, 2 Спецификации Язык документа

Софт: Компас v12

Сайт: www

Просмотр файлов
Сцепление ГАЗ-24.cdw
Гидромуфта.cdw
Спецификация ГМ1.spw
Спецификация1.spw
