Головка блока цилиндров Зил 431410

Сборочный чертеж головки блока цилиндров автомобиля Зил 431410, сборочный чертеж двигателя в поперечном разрезе,спецификация к головке,приспособление для выпрессовки седел клапанов и направляющих втулок клапанов.

Техническая характеристика
Модель V- образный, четырехтактный, карбюраторный, верхнеклапанный
Рабочий объем цилиндров, л 6
Расположение цилиндров под углом 90
Степень сжатия 6,5
Число цидиндров 8

IT Колледж ВКГТУ гр. 09 КТ-1

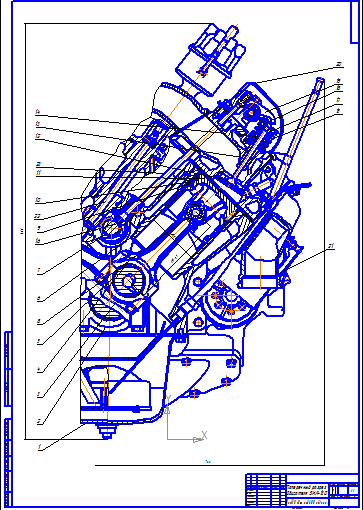

Состав: Впускной клапан, Направляющая втулка клапана, Ремонтный чертеж ГБЦ ЗиЛ 431410, Сборочный чертеж ГБЦ ЗиЛ 431410, Спецификация, Поперечный разрез Двигателя ЗИЛ-130 Ne=110 кВт, n=3600 об/мин, Приспособление для выпресовки седла клапана головки блока цилиндров ЗиЛ 431410, Схема разборки ГБЦ ЗиЛ 431410 Язык документа

Софт: CDW Компас v13

Просмотр файлов
Направляющаяя втулка клапана.cdw
Приспособление.cdw
Схема разборки ГБЦ.cdw
ЗИЛ-130.cdw
Спецификация А4 ГБЦ - продолжение.cdw
Спецификация А4 ГБЦ.cdw
Впускной клапан.cdw
ГБЦ 1 сборочный.cdw
ГБЦ 1.cdw
