Конструкторский анализ автомобиля ГАЗ-3221

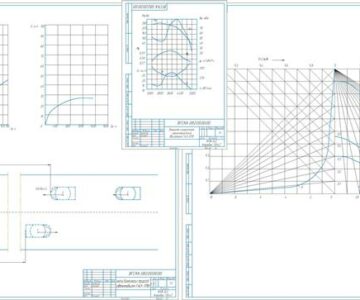

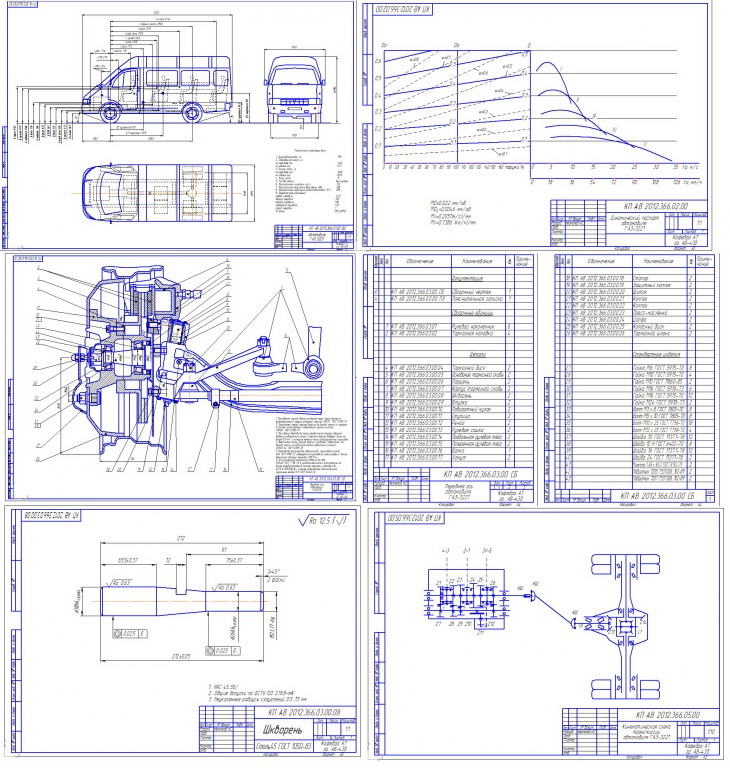

Курсовой проект по дисциплине «Автомобили» на тему «Конструкторский анализ автомобиля ГАЗ-3221». Включает в себя: Расчёты в Exсel, пояснительную записку, 5 чертежей (1 лист А1 - Общий вид ГАЗ 3221; 2 лист А3 - Динамический паспорт автомобиля ГАЗ 3221; 3 лист А1 - Передняя ось автомобиля ГАЗ 3221, сборочный чертёж+спецификация; 4 лист А3 - Шкворень, деталировка; 5 лист А3 - Схема трансмиссии автомобиля ГАЗ 3221)

СОДЕРЖАНИЕ
Введение………………………………………………………………………………..……………3
1. Конструктивный анализ автомобиля…………………………………………………………..4
1.1 Описание автомобиля…………………………………………………………...........................4
1.2 Технические характеристики прототипа………………………………………………………5
2. Расчет координат центров тяжести автомобиля………………………………………………..7
2.1 Масса узлов и агрегатов………………………………………………………………………...7
2.2 Расчет координат центров тяжести…………………………………………………………….8
3. Подбор шин………………………………………………………………………………………11
4. Определение КПД трансмиссии………………………………………………………………..13
5. Определение мощности двигателя и построение внешней скоростной характеристики…………………………………………..15
5.1 Расчет эффективной мощности автомобиля………………………………………………….15
6. Определение количества передач и передаточных чисел трансмиссии …………………….17
7. Расчет тягово-динамических характеристик и построение динамического паспорта автомобиля……………………………………….21
7.1 Расчет тягово-динамических характеристики…………………………………………….….21
7.2 Динамический фактор автомобиля…………………………………………………………....25
7.3 Построение динамического паспорта автомобиля………………………………………..…25
7.4 Расчет показателей разгона автомобиля………………………………………..……………..28
8. Расчет передней оси автомобиля ГАЗ-3221…………………………………………………....32
8.1. Описание конструкции узла……………………………………………………….………….32
8.2. Расчет балки оси, поворотного кулака и шкворня…………………………………………..34
Заключение…………………………………………………………………………………………39
Библиографический список……………………………………………………………..………....40

Состав: СБ, ВО, Спецификация, Кинематическая схема
