Контователь блока цилиндров Автомобиля ГАЗ-53

Сибирская государственная автомобильно-дорожная академия (СибАДИ)
Кафедра «Эксплуатация и ремонт автомобилей»
Курсовой проект по дисциплине «ОПЭТО»
Проектирование кантователя блока цилиндров автомобиля ГАЗ 53
Омск-2011 г.

Кантователь блока цилиндров двигателя, модель 6601-13.
Кантователь предназначен для ремонта резьбовых отверстий в продольных плоскостях блока цилиндров двигателя ГАЗ-53
Данный стенд используется при работах текущего ремонта. Размещение данного оборудования целесообразно на агрегатном участке.
Основные функции изделия:
- надежное закрепление блока цилиндров во время работы;
- поворот блока цилиндров вокруг горизонтальной оси.
Вспомогательные функции изделия:
- подъем блока цилиндров.

Техническая характеристика
Габаритные размеры 1820х937х1408 мм.
Угол поворота двигателя 360 град.
Усилие на толкателе 1200 Н.
Напряжение питания 380 В.
Установленная мощность 1,1 кВт.

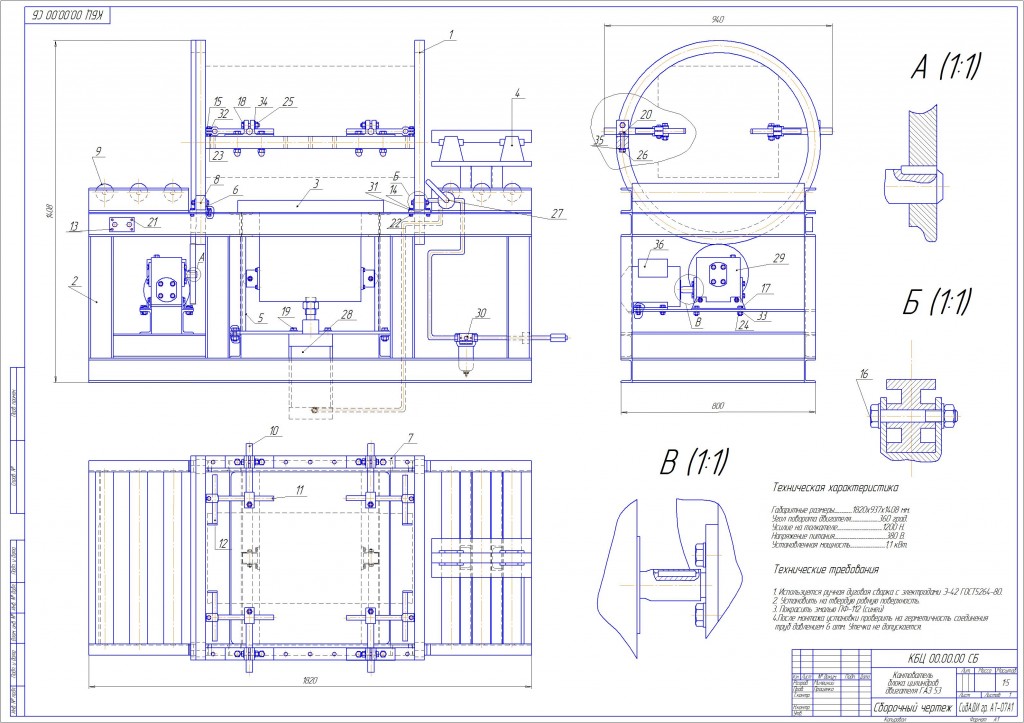

Состав: Руководство по эксплуатации; Пояснительная записка: Сборочный чертеж стенда, Спецификация СБ; Деталировка деталей стенда Язык документа
