Проектная разработка экспериментальной установки для криогенно-статических испытаний элементов конструкции летательных аппаратов

филиал "Восход" МАИ
Факультет: Б1-Испытания летательных аппаратов
Кафедра: Б11-КиИЛА
Специальность: 162110-Испытание летательных аппаратов

ДИПЛОМНЫЙ ПРОЕКТ
Тема: "Проектная разработка экспериментальной установки для криогенно-статических испытаний элементов конструкции летательных аппаратов"
2017

Реферат
Пояснительная записка 105 стр., 21 рис., 12 табл., 9 источников.
КРИОГЕННОСТАТИЧЕСКИЕ ИСПЫТАНИЯ, КРИОГЕННЫЕ ЗАПРАВОЧНЫЕ СИСТЕМЫ, ГАЗОСНАБЖЕНИЕ, КОНСТРУКЦИЯ, СИСТЕМА ВАКУУМИРОВАНИЯ, ОХРАНА ТРУДА, ЭКОНОМИКА.
В данном дипломном проекте разработана экспериментальная установка для криогенностатических испытаний элементов конструкции летательных аппаратов на статическое сжатие с номиналом 500 тонн. Количеством этапов испытаний - 4, продолжительность каждого этапа - 5 часов, диаметр бака испытания 2,9 м, высота бака испытаний - 14,4 м, компонент топлива - кислород.
В общей части дипломного проекта проведены:
- анализ конструктивных схем;
- проектный расчёт конструкции стенда;
- произведен расчёт на прочность элементов конструкции;
- разработка конструктивно - компоновочной схемы стенда.
В технологической части рассмотрен технологический процесс подготовки и проведения стендовых испытаний.
В специальной части выполнена оптимизация средств теплоизоляции криогенных систем.
В разделе охраны труда изучены меры безопасности при работе с криогенными КРТ, произведен расчет средств молниезащиты хранилищ жидкого кислорода, а также изучены меры по обеспечению экологической безопасности при транспортировании, хранении и работе с РКТ
В экономической части произведён расчет целесообразности затрат на проектирование экспериментальной установки для криогенностатических испытаний элементов конструкции ЛА.

Состав: Проектная разработка экспериментальной установки для криогенно-статических испытаний элементов конструкции летательных аппаратов Язык документа

Софт: AutoCAD 2010

Сайт: www

Файлы:

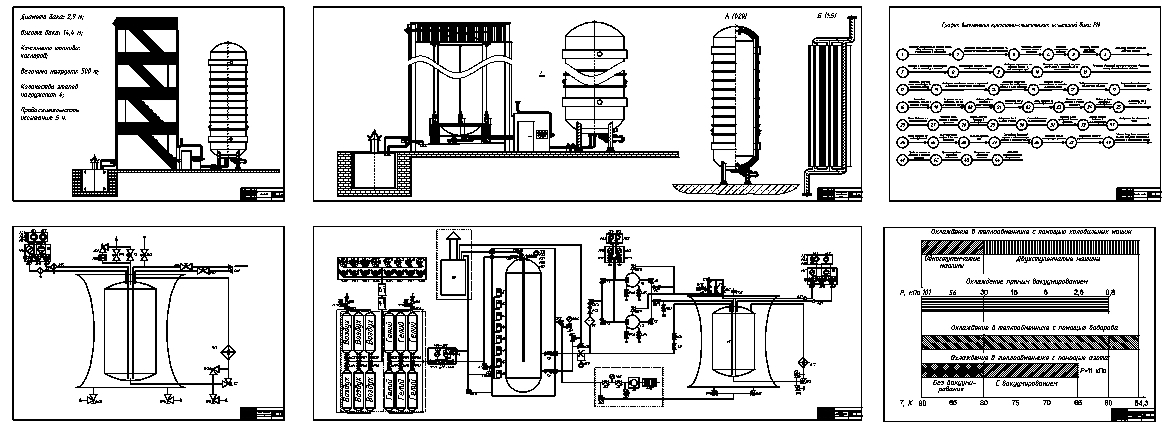

00.Чертежи.dwg
00.ОТЧЕТ.odt
