Кран автомобильный повышенной грузоподъёмности

Шестиосный автомобильный кран повышенной грузоподъёмности (80тонн)

Московский Автомобильно-Дорожный Институт (Государственный Технический Университет)
Кафедра Дорожно-строительных машин
Курсовой проект по дисциплине “дорожно-строительные машины”

Техническое задание.

1.ОСНОВАНИЕ: задание на курсовой проект по ДСМ.
2.РАЗРАБОТАТЬ:

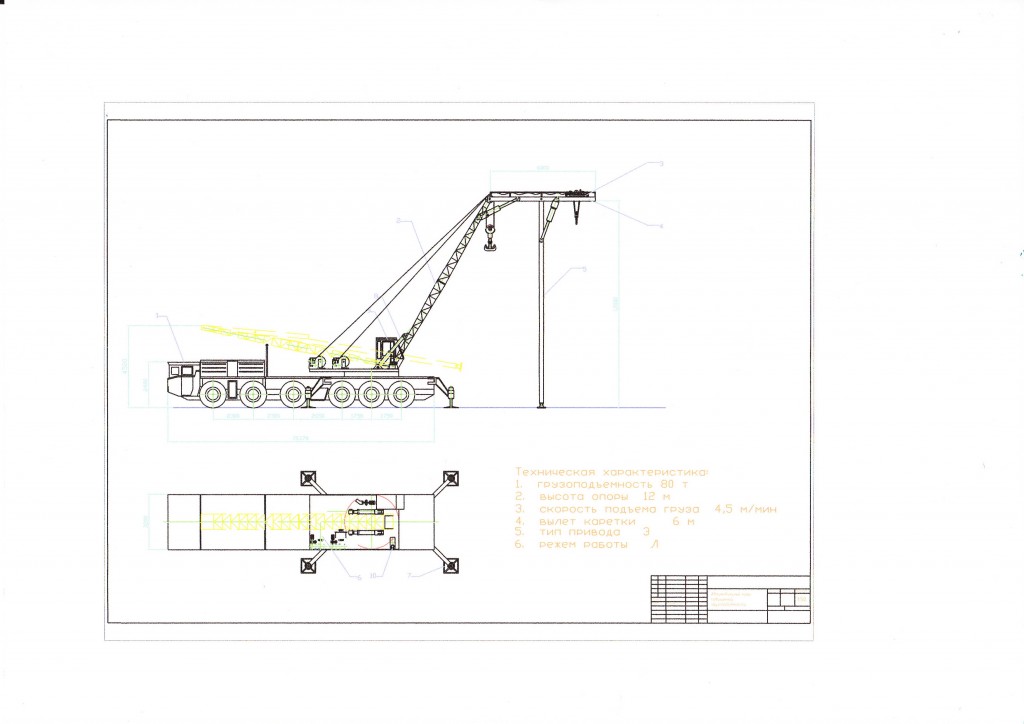

2.1.общий вид крана с необходимыми схемами;
2.2.металлоконструкцию дополнительной опоры;
2.3.механизм выставления опоры;
2.4.узел тормоза.

3.НАИМЕНОВАНИЕ: автомобильный кран повышенной грузоподъёмности.

4.ЦЕЛЬ И НАЗНАЧЕНИЕ РАЗРАБОТКИ: разработка новой продукции.

5.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
5.1.грузоподъёмность 80 т;
5.2.высота подъёма груза 12 м;
5.3.скорость подъёма груза 4,5 м/мин;
5.4.вылет каретки 6 м;
5.5.режим работы Л;
5.6.тип привода ЭЛЕКТР.

6.Технические характеристики шасси МАЗ-547А:
Колёсная формула 12х12;
Габаритные размеры (мм): длина 15370+-25; ширина 3200; высота по кабине 2465+-25;
База (мм) 10750;
База между осями (мм): I и II, II и III 2300; III и IV 2650; IV и V, V и VI 1750;
Колея (мм) 2526;
Клиренс (мм) 475;
Число кабин 2;
Число мест в кабинах 1+1;
Вес шасси (кг) 27500+550;
Грузоподъёмность (кг) при движении: по шоссе 55000; по грунту 45000;
Максимальная скорость (км/ч) 40;
Марка двигателя B-58; 4-х такт., V-образн., 12-ти цил., быстроходный дизель;
Мощность двигателя [л.с. (кВт)] 650 (478) при 1200…1300 об/мин;
Число топливных баков 2;
Заправочные объёмы топливных баков (л) переднего 380; заднего 380;
Тип топлива дизельное топливо;
Число колёс 12.

7.ИСТОЧНИКИ РАЗРАБОТКИ:
7.1.«Курсовое проектирование ГПМ», Казак С. А. 1989г.
7.2 “Конструирование и расчет механического оборудования”, Новиков В. К., Самусенко М. Ф., ч.1,2,3, Москва 1977 г

Состав: Вид общий(ВО), тормоз, опора, спецификация, пояснительная записка Язык документа

Софт: DWG

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Кран автомобильный повышенной грузоподъёмности

Просмотр файлов
Записка/Записка.doc
Спецификация/Спецификация.doc
механизм выст. опоры.dwg
Общий вид.dwg
тормоз 3000.dwg
Записка
Спецификация
