Машина пожарная АД-30 на база ЗИЛ-131

Украинская государственная академия железнодорожного транспорта
(Харьковский институт инженеров транспорта)
Машина пожарная, модернизированная АД -30 на база ЗИЛ 131

В данном архиве содержатся чертежи:
- Комплект колен
- Механизм поворота
- Схема расположения узлов на шасси автомобиля

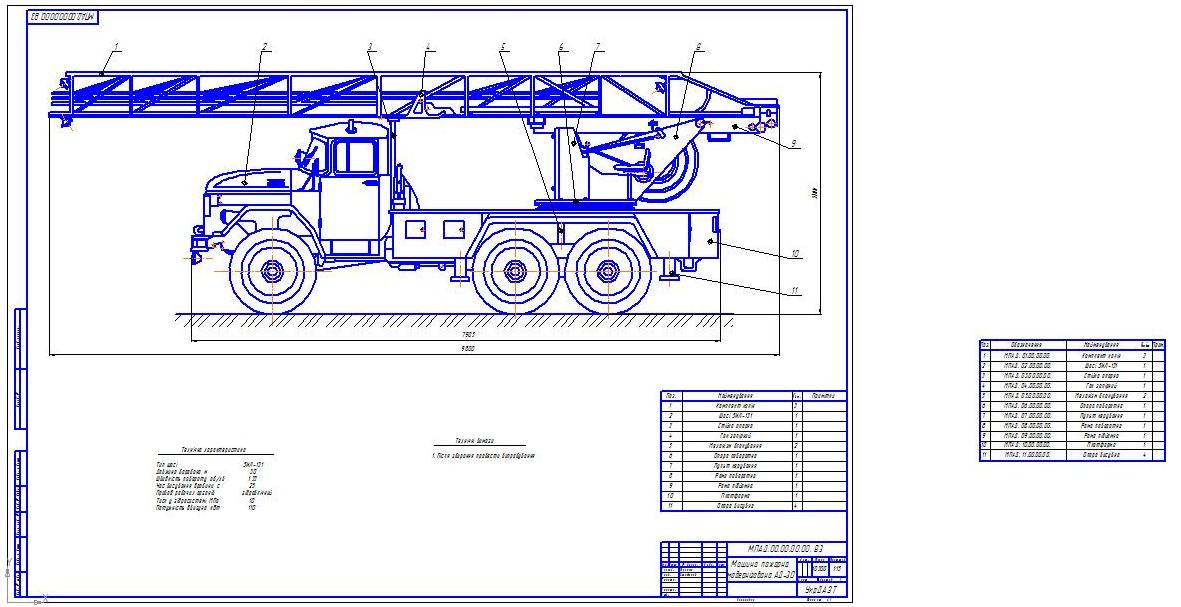

- Вид общий
- Схема гидравлическая

Технічна характеристика
Тип шасі ЗИЛ-131
Довжина барабана, м 30
Швидкість повороту, об/хв 1,33Час
висування дробини, с 25
Привод робочих органів гідравлічний
Тиск у гідросистемі, МПа 10
Потужність двигуна, кВт 110

Состав: Механизм поворота (СБ), Комплект колен (СБ), Схема росположения узлов гидросистемы на шасси автомобиля (ВО), Механизм поворота (СК), Гидравлическая схема (ВО), Машина пожарная модернизированная АД-30 (ВО) Язык документа

Софт: Компас-3D 13 SP2

Каталог / Транспорт / Машина пожарная АД-30 на база ЗИЛ-131

Просмотр файлов
MARK Узлы гидросистемы.cdw.bak
Схема розташування вузлів гідросистеми на шасі автодрбини.cdw
MARK Узлы гидросистемы2.cdw.bak
Схема розташування вузлів гідросистеми на шасі автодрбини.cdw.bak
Комплект колен.cdw
Комплект колен.cdw.bak
Машина пожарна модернізована АД-30.cdw
Машина пожарна модернізована АД-30.cdw.bak
Механізм повороту.cdw
Механізм повороту.cdw.bak
Схема гідравлічна принципова.cdw
Схема гідравлічна принципова.cdw.bak
