Модернизация рамы прицепа 2ПТС-4

Костанайский государственный университет
Кафедра сельскохозяйственных машин
Конструкторская часть из дипломного проекта (всей ПЗ нет) по дисциплине "Транспорт и транспортная техника"
На тему: "Модернизация рамы прицепа 2 ПТС-4"
Костанай 2010

Анализ работы самосвального прицепа показывает, что долговечность его узла опрокидывания рамы невысока из-за того, что опорный кронштейн гидроподъемника накладывает жесткую связь на поперечины рамы, мешая их полкам и стенкам, свободно депланировать друг относительно друга при динамическом нагружении в процессе эксплуатации. В связи с этим, была модернизирована рама прицепа 2 ПТС-4 с целью увеличить надежность и долговечность рамы.
Работа содержит: 7 страниц расчетов и описания конструкции модернизированной рамы (всей ПЗ нет), 3 листа формата А1 графической части, спецификации

Состав: Прицеп 2 ПТС -4 (ВО), Раскос передний (СБ), Раскос задний (СБ), Опора (СБ), Деталировка (кронштейн,пластина,хомут, кольцо, замок), Спецификации, ПЗ, Листы А1 : Экономика, Схема прицепа, Язык документа

Софт: КОМПАС-3D SP2

Каталог / Транспорт / Модернизация рамы прицепа 2ПТС-4

Просмотр файлов
Спецификация на общий вид двухосной рамы прицепа.cdw
Спецификация на раскос задний двухосной рамы прицепа.cdw
Спецификация на раскос передний двухосной рамы прицепа.cdw
4 ОПИСАНИЕ КОНСТРУКЦИИ ПРИЦЕПА.docx
деталировка прицепа двухосного.cdw

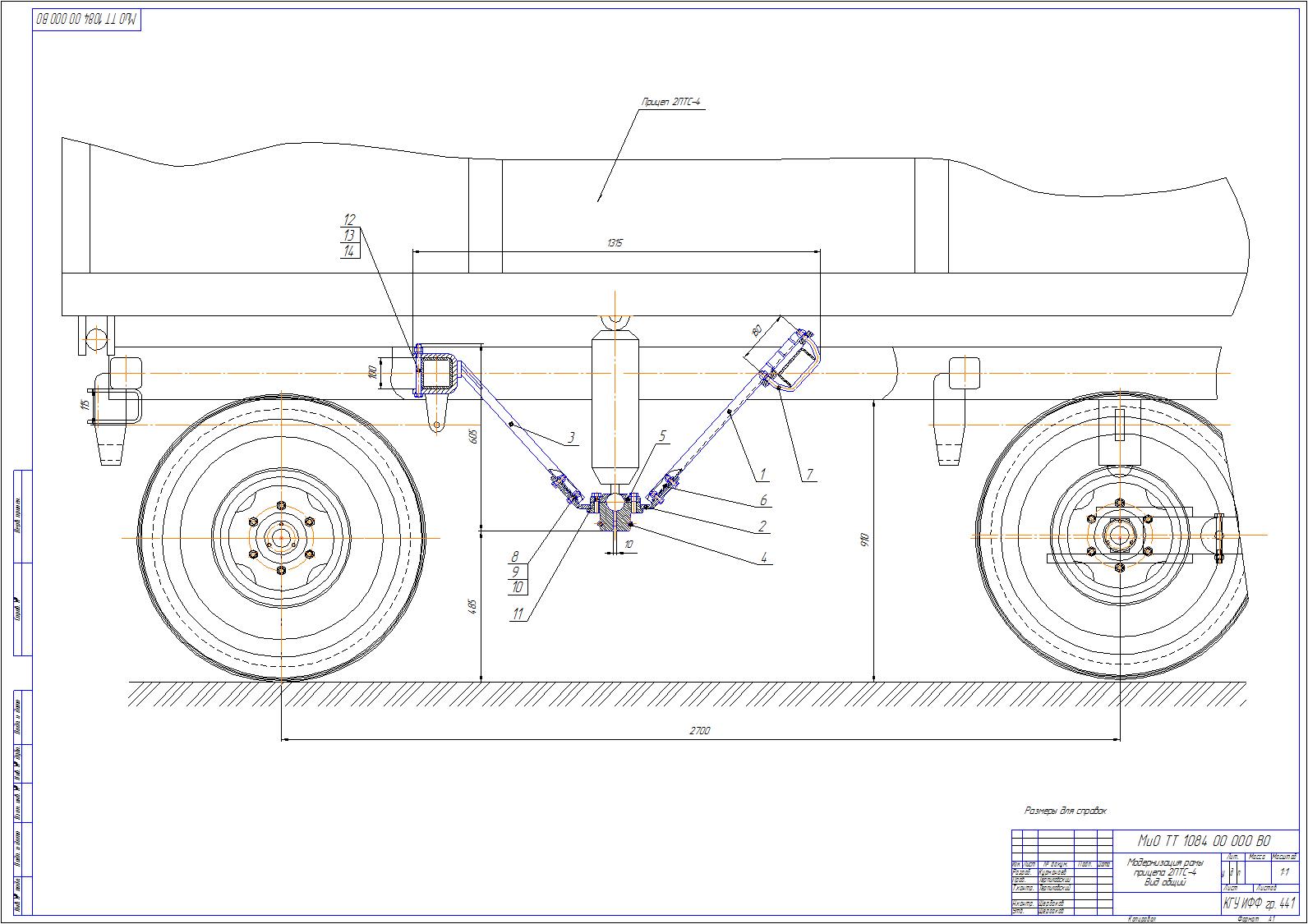

рама прицепа двухосная.cdw
сборки раскосов.cdw
