Модернизация трансмиссии ВАЗ-2107

Костанайский государственный университет
Кафедра тракторов и автомобилей
Графическая часть к дипломной работе по дисциплине : Трактора и автомобили
На тему: Модернизация трансмиссии автомобиля ваз-2107
Костанай 2012

В графической части выполнена модернизация трансмиссии автомобиля ваз-2107, а именно замена карданного вала на ШРУС (шарнир равных угловых скоростей)
Плюсы
1.устранение вибрации от трансмиссии
2.равномерная передача крутящего момента высокоскоростного вала при больших углах отклонения – до 17 градусов
3.снижение усилия продольного перемещения с 1,0 тонны до 16 кг
4.уменьшение износа узлов трансмиссии
5.снижение механических потерь на величину до 5 лошадиных сил
Графическая часть (ПЗ нет) содержит: три листа формата А1 и спецификации, ПЗ нет.

Состав: ВО - Модернизация трансмиссии автомобиля ВАЗ-2107, СБ: А3-Вал,А3-шарнир, А3-Вал промежуточный, А3- опора, Детали: А4-наконечник,А4-труба, А4-фланец, А4-ребро,А4-корпус,А4-кронштейн,А4-вал. Спецификации: Вал,Вал промежуточный, Опора, шарнир, Модернизация трансмиссии автомобиля ВАЗ-2107, ПЗ нет , только графическая часть. Язык документа

Софт: КОМПАС-3D 13SP2

Каталог / Транспорт / Модернизация трансмиссии ВАЗ-2107

Просмотр файлов
Шарнир.spw
Вал прмежуточный.spw
Вал.spw

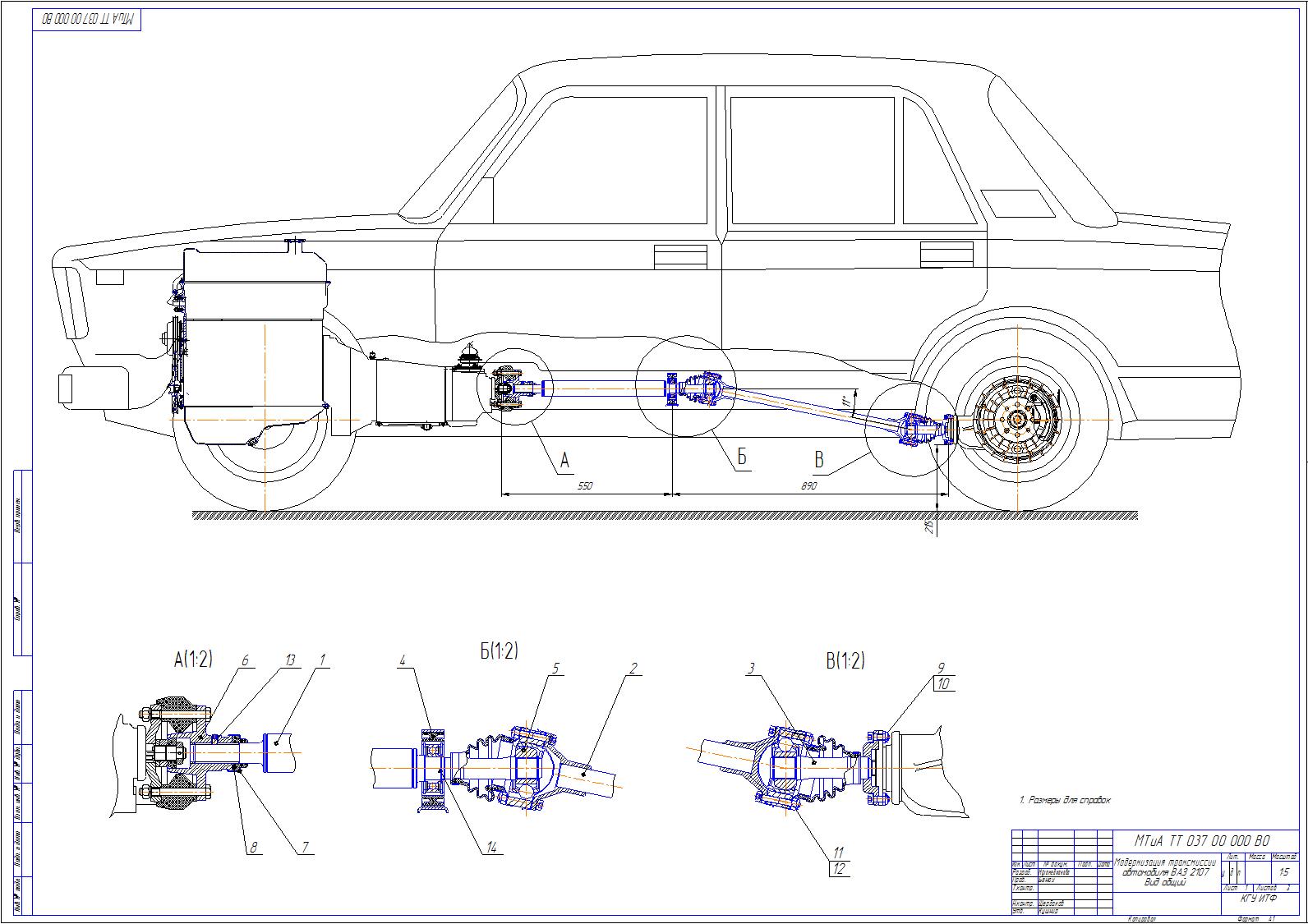

ВО Ваз 2107.cdw
Модернизация трансмиссии автомобиля ВАЗ 2107.spw
Опора.spw
