Монтаж электрогидравлической рулевой машины

Курсовая работа по монтажу судового механического оборудования
Тема задания: Разработка монтажа электрогидравлической рулевой машины
Исходные данные:
Масса механизма, кг m=8800
Коэффициент ударной нагрузки Кg = 2.7
Период бортовой качки судна, с Т = 19
Расстояние между центром тяжести судна и центром тяжести механизма, см l=520
Крепление :
2. Расчетно-графическое задание
1. краткое описание монтируемого механизма, узлов его крепления и фундамента;
2. анализ способов монтажа, применяемых для заданного механизма и обоснование принятого метода монтажа;
3. инструмент и приспособления, применяемые для осуществления монтажа заданного механизма;
4. технические требования для каждого этапа монтажа;
5. правила приемки и методы контроля;
6. охрана труда и окружающей среды. Противопожарная безопасность;
7. расчет неподвижности и удельной нагрузки на компенсирующие элементы.
3. Технологическая часть
2.1. разработка технологического процесса на монтаж механизма
4. Графическая часть

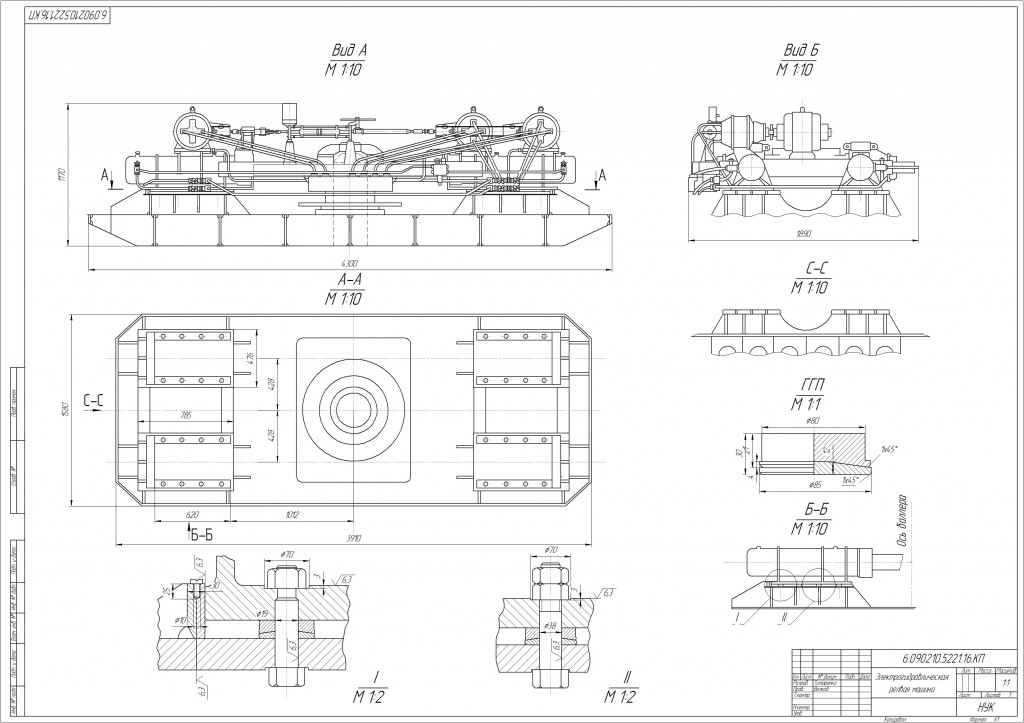

Состав: Чертеж монтажа рулевой машины. Карта монтажа рулевой машины. Записка монтажа рулевой машины. Язык документа

Софт: Компас v12

Сайт: www

Каталог / Транспорт / Водный транспорт и судостроение / Монтаж электрогидравлической рулевой машины
