Проведение патентного исследования с целью модернизации бульдозера Б10М

«Белгородский Государственный Технологический Университет им. В.Г. ШУХОВА»
Автомобильно-Дорожный Институт
Кафедра: «Подъемно-транспортных, дорожных, строительных машин и оборудования»
Специальность: 190205 Подъемно-транспортные, дорожные, строительные машины и оборудование
Группа ДМ-31
Дисциплина – Технические основы создания машин
Курсовая работа на тему: «Проведение патентного исследования с целью модернизации бульдозера Б10М »

На основании проведенного патентного исследования в нашей работе для увеличения эффективности разработки прочных грунтов предложена следующая модернизация: Изобретение относится к землеройно-транспортным машинам с рабочим органом отвального типа. Технический результат - минимизация сопротивлений резанию грунта и трению ножа о грунт. Рабочее оборудование бульдозера включает режущий нож с коробкой жесткости, гибкий элемент, выполненный в виде упругой металлической пластины, жестко прикрепленной нижним концом к режущему ножу, коробчатый отвал. В коробчатом отвале установлена упругая подушка, на которую опирается металлическая пластина и толкающие брусья. Коробчатый отвал жестко связан с коробкой жесткости. Составной отвал шарнирно соединен с толкающими брусьями. К верхней части отвала присоединены корпуса устройств управления положением отвала, выполненных в виде электромагнитного исполняющего устройства. Электромагнитное исполняющее устройство состоит из прямоходового электромагнита с втяжным якорем и смонтированного на торцевой поверхности корпуса электромагнита нормально замкнутого колодочного электромагнитного тормоза. Выдвижные элементы устройств управления положением соединены с толкающими брусьями посредством проушин.

Состав: чертежи патентов Язык документа

Софт: AutoCAD (.dwg)

Каталог / Транспорт / Строительная техника и дорожные машины (СДМ) / Проведение патентного исследования с целью модернизации бульдозера Б10М

Просмотр файлов
моя курсовая.doc

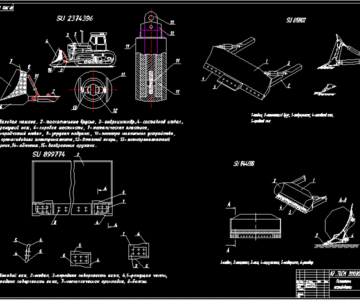

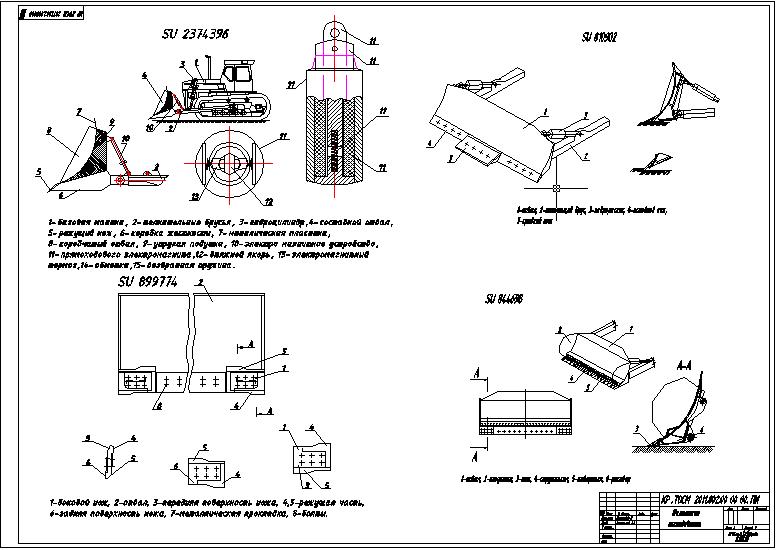

ПАТЕНТЫ.dwg
