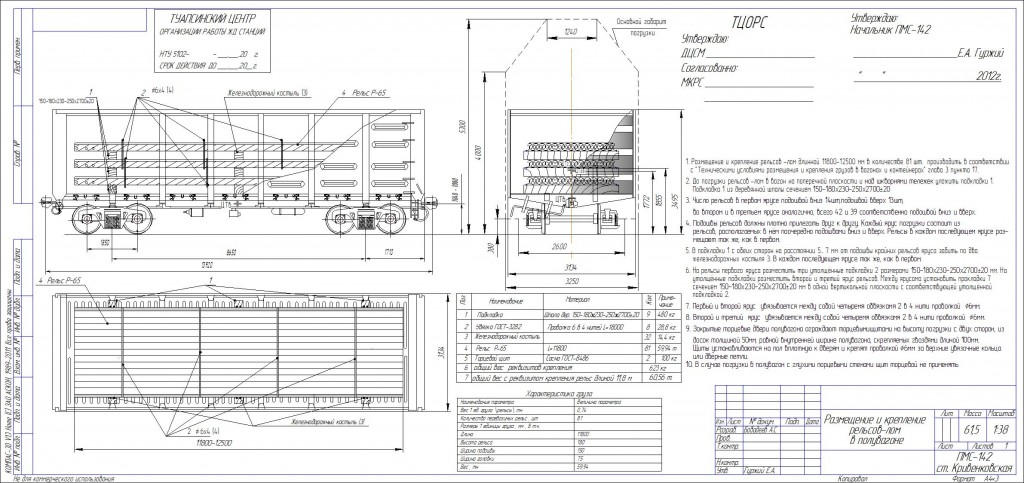

Размещение и крепление рельсов-лом в полувагоне

НТУ на погрузку рельсов в полувагон длиной 11,8м. При увеличенной базе вагона можно увеличить длину перевозимых рельсов до стандартной длины 12,5м. Увязку можно уменьшить до 4 в место 8 согласованно с грузовым отделом

1. Размещение и крепление рельсов-лом длинной 11800 мм в количестве 81 шт. производить в соответствии с "Техническими условиями размещения и крепления грузов в вагонах и контейнерах" глава 3 пункта 17.
2. До погрузки рельсов-лом в вагон на поперечной плоскости и над шкворнями тележек уложить подкладки 1. Подкладка 1 из деревянной шпалы сечением 150-180х230-250х2700 20

ПМС-142 ст. Кривенковская

Состав: Технологическая схема Язык документа

Софт: Компас v12 но переведен в AutoCAD

Каталог / Транспорт / Железнодорожный транспорт / Размещение и крепление рельсов-лом в полувагоне

Просмотр файлов
Размещение и крепление рельсов-лом в полувагоне.dwg
