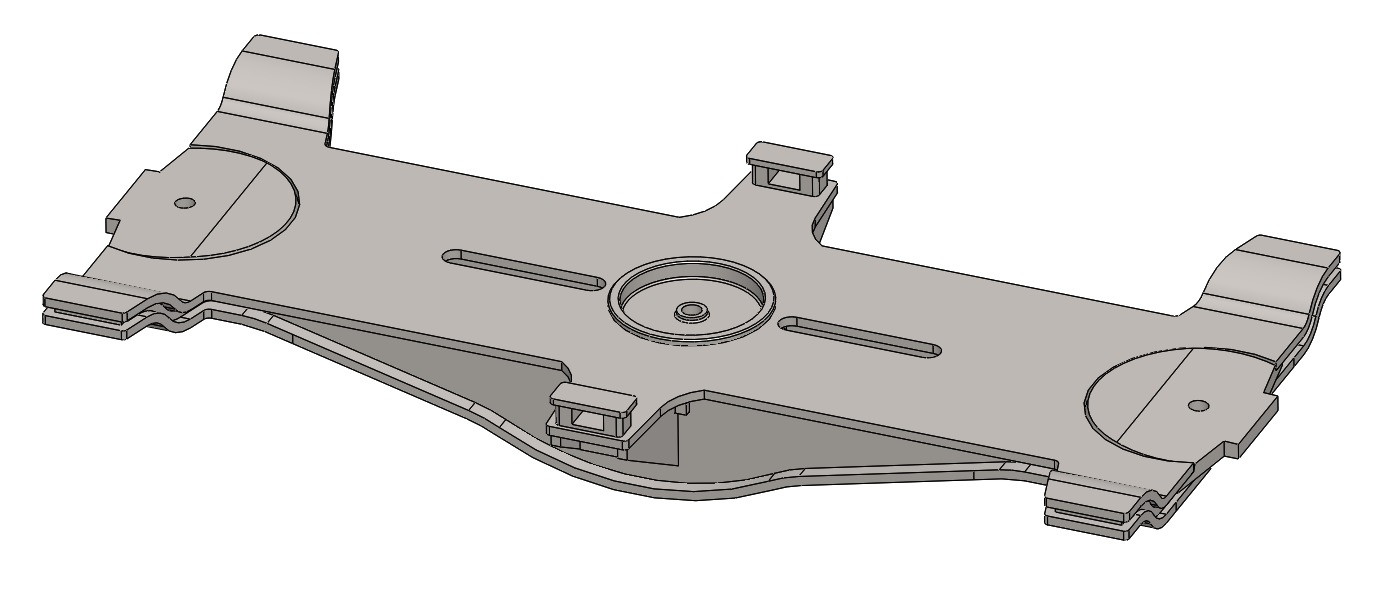

Балка соединительная штампосварная грузовой тележки модели 18-101

Соединительная балка изготовлена из прокатной стали 09Г2Д. Она состоит из штампованных элементов верхнего листа, нижнего листа, четырех опор крайних скользунов, двух крайних пятников и одного центрального подпятника. Подпятник приваривается к верхнему листу балки, а крайние пятники - к нижнему.
Крайними пятниками балка опирается на подпятники двухосных тележек. Центральный подпятник тележки со шкворневым отверстием является опорой пятника рамы вагона.

Состав: 3D Сборка с деталировкой Язык документа

Софт: SolidWorks 2014 SP2

Файлы:
Диафрагма.SLDPRT
Лист верхний.SLDPRT
Подпятник центральный.SLDPRT
ЗеркалРебро кронштейна концевого скользуна.SLDPRT
Диафрагма центральная.SLDPRT
Ребро кронштейна концевого скользуна.SLDPRT
Ребро боковое кроншетейна концевого скользуна.SLDPRT
Ребро внешнее кронштейна концевого скользуна.SLDPRT
Лист нижний.SLDPRT
Балка штампосварная тележки 18-101.SLDASM
Ребро продольное наружное.sldprt
Ребро боковое.SLDPRT
Скользун.SLDPRT
Ребро продольное внутреннее.SLDPRT
Ребро центральное кроншетейна концевого скользуна.SLDPRT
Диафрагма промежуточная.SLDPRT
ЗеркалРебро внешнее кронштейна концевого скользуна.SLDPRT
подпятник рамы тележки1.SLDPRT
ЗеркалРебро боковое кроншетейна концевого скользуна.SLDPRT
ЗеркалРебро центральное кроншетейна концевого скользуна.SLDPRT
Кронштейн центрального скользуна.SLDASM
Пятник концевой.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: FOX-10
Дата: 2017-03-12
Просмотры: 1688
1 комментарий
    1

    А почему нет кронштейна для тяги управления положением автосцепки? Все балочки четырехосных тележек для подкатки под восьмиосные вагоны оборудуются им
