Операция Укомплектация-2

Чертежи вагоноопрокидывателя ВРС-134М

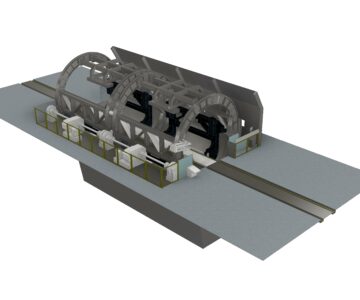

Вагоноопрокидыватель - сооружение для механизированной выгрузки сыпучих материалов (горн. массы и т.п.) из ж.-д. полувагонов и платформ в приёмное устройство (бункер, яма); осуществляется путём опрокидывания транспортного средства

Технічна характеристика
1. Кут повороту ротора, рад (град.) 2,937...3,054 (170...175)
2. Час розвантаження піввагона (прямій і
зворотний хід), с 63...75
3. Рід струму змінний
4. Напруга, В 380
5. Частота, Гц 50
6. Параметри піввагонів, що розвантажують
- вантажопідйомність, т 50, 93, 125, 134
- висота від головки рейок, мм 3274-4350
- ширина, мм 3130...3350
- довжина по осі автозчеплень, мм 13920...20000
7. Габаритні розміри вагоноперекидача
- довжина ширина висота 22770 9634 9038

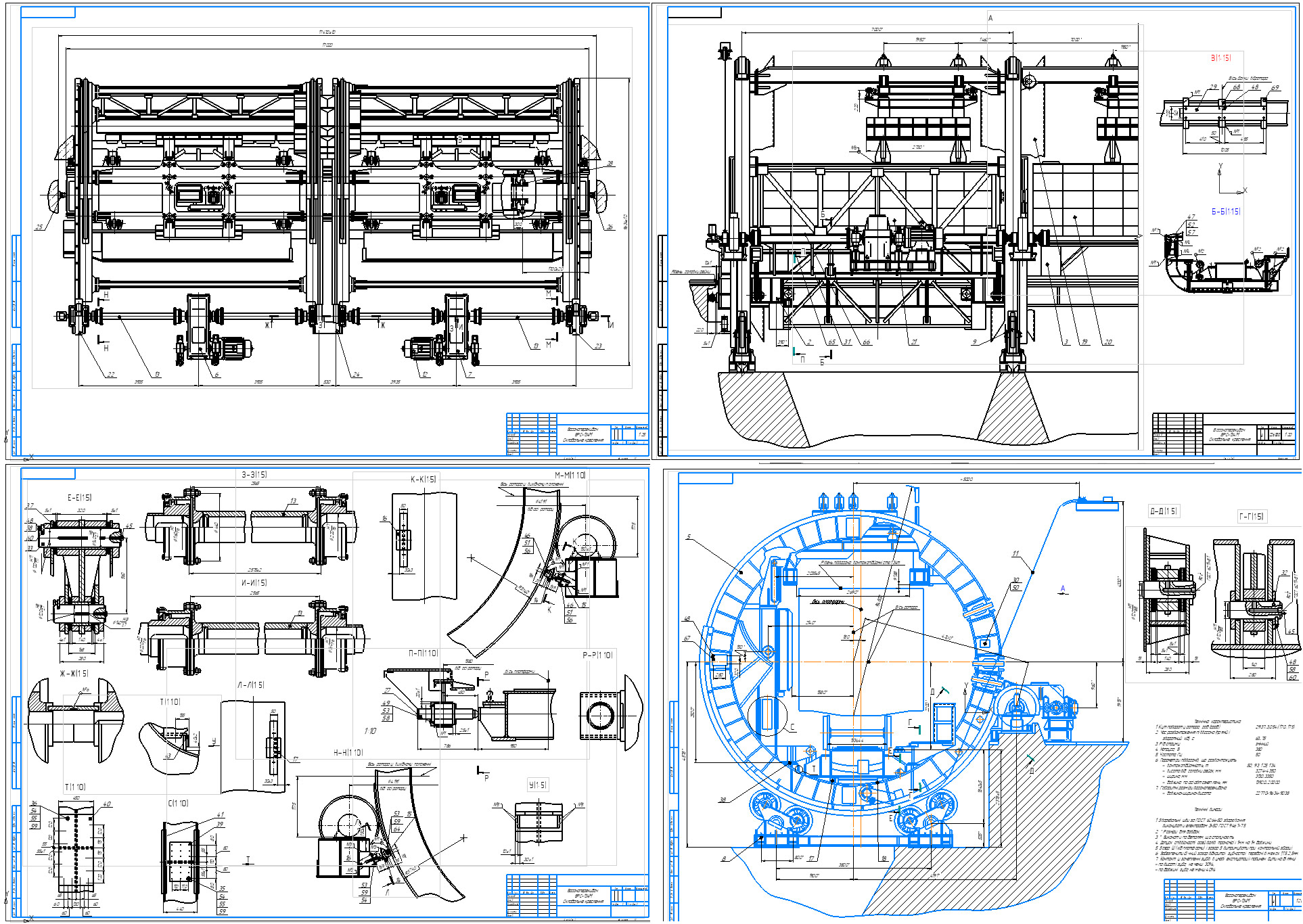

Состав: Всего 6 чертежей формата А1 и два формата А2. Три чертежа Формата А1 СБ вагоноопрокидывателя, 1 лист формата А1 разрезов и сечений, 1 лист формата А1 СБ опорного ролика, 1 лист формата А1 СБ шестерни левой, даталировка шестерни (два чертежа формата А3: вал и шестерня), спецификации. ПЗ нет. Язык документа

Софт: КОМПАС-3D 14

Каталог / Транспорт / Железнодорожный транспорт / Чертежи вагоноопрокидывателя ВРС-134М

Просмотр файлов
Вагоноопрокидыватель ВРС 134М/Вагоноопрокидыватель__РАЗРЕЗ.cdw
Вагоноопрокидыватель ВРС 134М/Вагоноопрокидыватель__СБ.cdw
Вагоноопрокидыватель ВРС 134М/Вал_А3.cdw
Вагоноопрокидыватель ВРС 134М/Лист_1_А1.cdw
Вагоноопрокидыватель ВРС 134М/Лист_2_А1.cdw
Вагоноопрокидыватель ВРС 134М/Лист_4_А1.cdw
Вагоноопрокидыватель ВРС 134М/Ролик_А1_1.cdw
Вагоноопрокидыватель ВРС 134М/СПЕЦИФ_вагоноопрок.cdw
Вагоноопрокидыватель ВРС 134М/СПЕЦИФ_Шестірня.cdw
Вагоноопрокидыватель ВРС 134М/Шестерня_А3.cdw
