Ключи для донной задвижки нижнего слива железнодорожных вагонов-цистерн

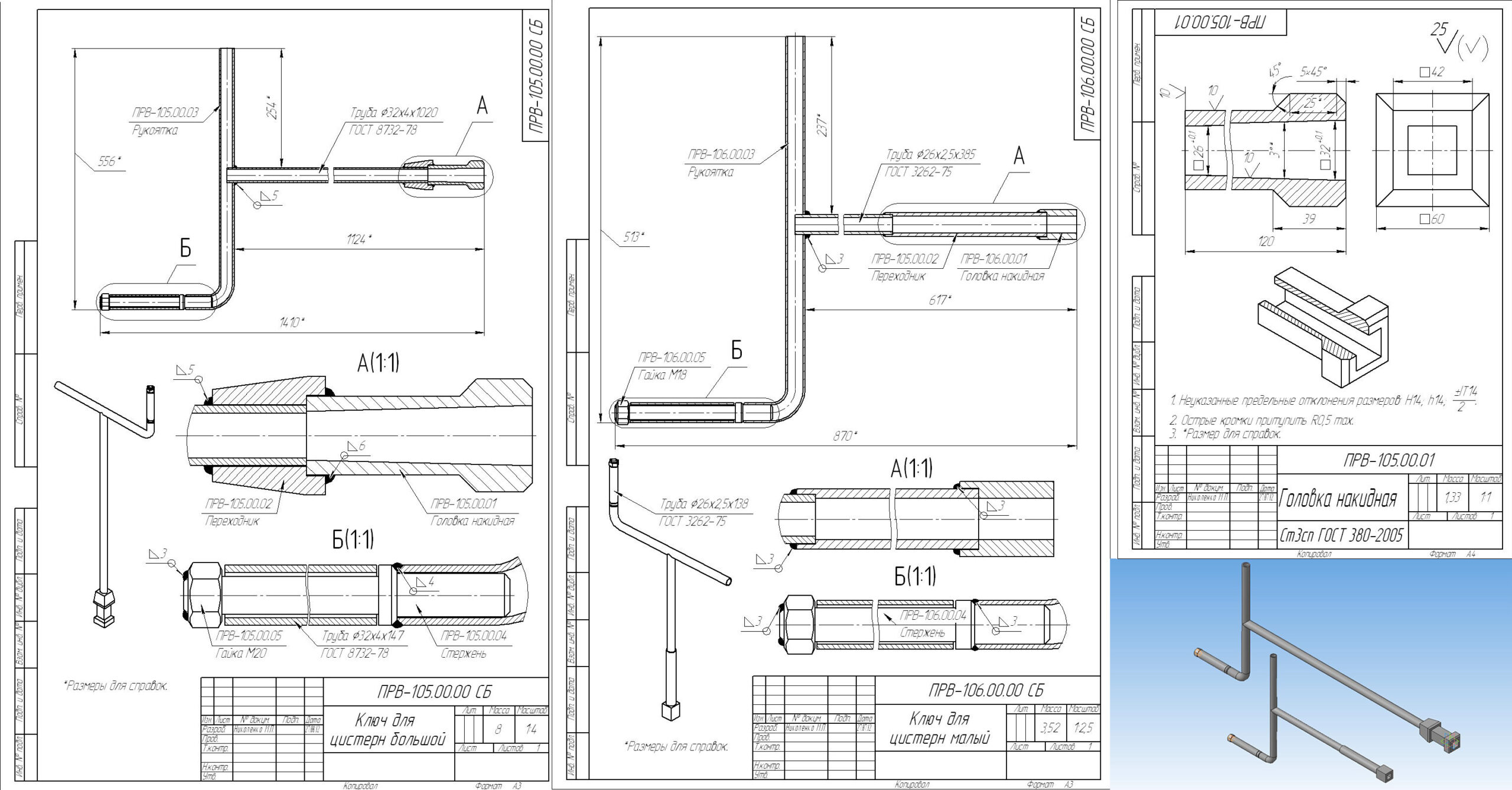

Чертежи ключей для открытия и закрытия донной задвижки нижнего слива железнодорожных вагонов-цистерн при проведении сливо-наливных операций были изготовлены по образцу (за основу чертежей взяты образцы существующих ключей типа КЗД–1 и КЗД-2, которые вышли из строя). В конструкцию были внесены изменения (утолщение стенки за счет применения более толстостенных труб, установка дополнительных усиливающих элементов), т.к. существующие ключи оказались недостаточно жесткими и поэтому вышли из строя.

Состав: 3D сборка, сборочные чертежи, деталировка Язык документа

Софт: КОМПАС-3D 13 sp1

Файлы:
ПРВ-105.00.01 Головка накидная.cdw
ПРВ-106.00.03 Рукоятка.cdw
Чертеж переходника для малого ключа.cdw
ПРВ-105.00.04 Стержень.cdw
ПРВ-106.00.04 Стержень.cdw
Чертеж накидной головки малой.cdw
Рукоятка малая.m3d
Стержень 1.m3d
Стержень малый.m3d
Рукоятка.m3d
Труба 26х2.5х540.m3d
Чертеж большого стержня.cdw
ПРВ-106.00.00 СБ Ключ малый.cdw
Сборка переходника большого наглядно.a3d
Чертеж большой накидной головки.cdw
Накидная гайка большая.m3d
Чертеж большого ключа.cdw
Переходник для малого ключа.m3d
Накидная гайка малая.m3d
материалы.doc
Труба 32х4х1020.m3d
ПРВ-105.00.00 СБ Ключ большой.cdw
Чертеж рукоятки малой.cdw
ПРВ-106.00.02 Переходник.cdw
Чертеж рукоятки из 32-й трубы.cdw
Сборка головки накидной наглядно.a3d
Труба 28х4х375.m3d
Переходник.m3d
ПРВ-106.00.01 Головка накидная.cdw
ПРВ-106.00.05 Гайка М18.cdw
Сборка наглядная 1.a3d
Чертеж переходника для большого ключа.cdw
ПРВ-105.00.05 Гайка М20.cdw
Чертеж малого стержня.cdw
Сборка малый ключ.a3d
Сборка малой головки.a3d
Чертеж малого ключа.cdw
Сборка большой ключ.a3d
ПРВ-105.00.02 Переходник.cdw
Труба 32х4х540.m3d
ПРВ-105.00.03 Рукоятка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: maks1803
Дата: 2017-06-19
