Крышки челюстной буксы

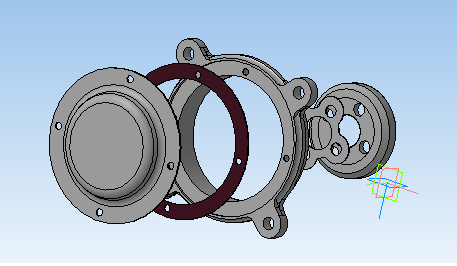

Крышки буксового узла грузового вагона с прокладкой и шайбами.
В составе: 1) крышка смотровая; 2) прокладка смотровой крышки; 3) крышка крепительная; 4) шайба тарельчатая для фиксации буксовых подшипников на оси; 5) шайба стопорная для фиксации болтов крепления тарельчатой шайбы.
Соответствуют инструкции ЦВ-ЦЛ-0058 "Інструкція з експлуатації та ремонту вагонних букс з роликовими підшипниками"

Состав: 3D Сборка Язык документа

Софт: Компас-3D 14

Просмотр файлов
Буксовый узел.t3d
ск2.m3d
ТарШайба.m3d
КК.m3d
ПСК.m3d
ШайбаСтопор.m3d
