Локомотивная энергетическая установка 10Д100

Украинский государственный университет железнодорожного транспорта
Кафедра ремонта и эксплуатации железнодорожного транспорта

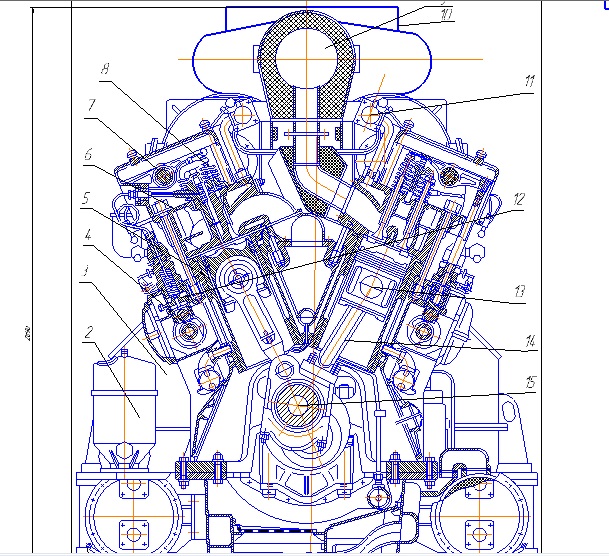

Чертеж по дисциплине "Локомотивные энергетические установки"

Дизель 10Д100 разработан Харьковским заводом транспортного машиностроения имени В. А. Малышева и используется в качестве энергетической установки на тепловозах типа 2ТЭ10. Имеет мощность 3000 л.с. Основной особенностью этого дизеля является то, что у него два коленчатых вала, которые вращаются в разных направлениях и что соответственно делает эту энергетическую машину очень сбалансированой. Основным отличием дизеля 10Д100 от его предшествинника 2Д100 является наличие наддува, что делает его на 1000 л.с. мощнее.
Основные характеристики:
Рядный со втречно-движущимися поршнями
Двухтактный рабочий цикл
10 цилиндров
Диаметр цилинда 207 мм
Ход поршня 254 мм
Номинальная частота вращения 850 об\мин
масса 16.8 т

Состав: Сборочный чертеж, Спецификация Язык документа

Софт: КОМПАС-3D 15

Файлы:
10Д100/
10Д100/3 розділ.doc
10Д100/література.doc
10Д100/Экономическое обоснование.xls
10Д100/Вступ.doc
10Д100/висновок.docx
10Д100/4 розділ.doc
10Д100/поперечный разрез 10Д100.dwg
10Д100/маслоохлождение двигателя.dwg
10Д100/Расчет динамики.xls
10Д100/2 розділ.docx
10Д100/Dinamichniy_Rozrakhunok.xls
10Д100/Дизель_10Д100.cdw
10Д100/индикаторный диаграммы.dwg
10Д100/1 розділ.doc
10Д100/Расчет систем.xlsx
10Д100/система смазки 10Д100.dwg
10Д100/Зміст.doc
10Д100/Индикаторная диаграма.xls
