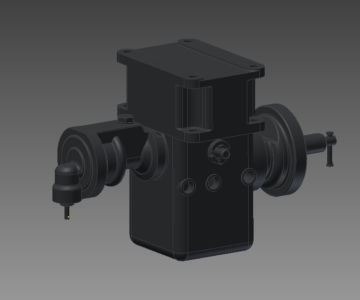

Магистральная часть 483А воздухораспределителя грузового вагона

Магистральная часть усл. № 483 состоит из корпуса и крышки, внутри которых расположены три скомплектованных узла:
- магистральная диафрагма 7 с плунжером 11, закрепленная между алюминиевыми дисками 5 и 8; плунжер изображен крупно в правом верхем углу;
- узел переключателя равнинного и горного режимов;
- узел трех клапанов.

Состав: Модель одной деталью Язык документа

Софт: КОМПАС-3D 14 SP1

Каталог / Транспорт / Железнодорожный транспорт / Магистральная часть 483А воздухораспределителя грузового вагона

Просмотр файлов
МЧ 483А.m3d
