Модернизированная тележка грузового вагона 18-100

Восточно-украинский национальный университет имени Владимира Даля
кафедра железнодорожного транспорта
курсовой проект по дисциплине "Проектирование подвижного состава"
На тему: "Улучшение динамических характеристик тележки грузового вагона"
Луганск, 2013

В работе были рассмотрены и проанализированы существующие конструкции отечественных тележек грузового вагона. За прототип взята тележка модели 18-100. Предложено новое решение, позволяющее повысить динамические качества за счет подрессоривания частей тележки. Был произведен подбор параметров листовой рессоры. Рассчитали, что необходима установка двух коренных и шести подкоренных листов. Были установлены прокладки между челюстями, под фрикционный клин, в подпятник.

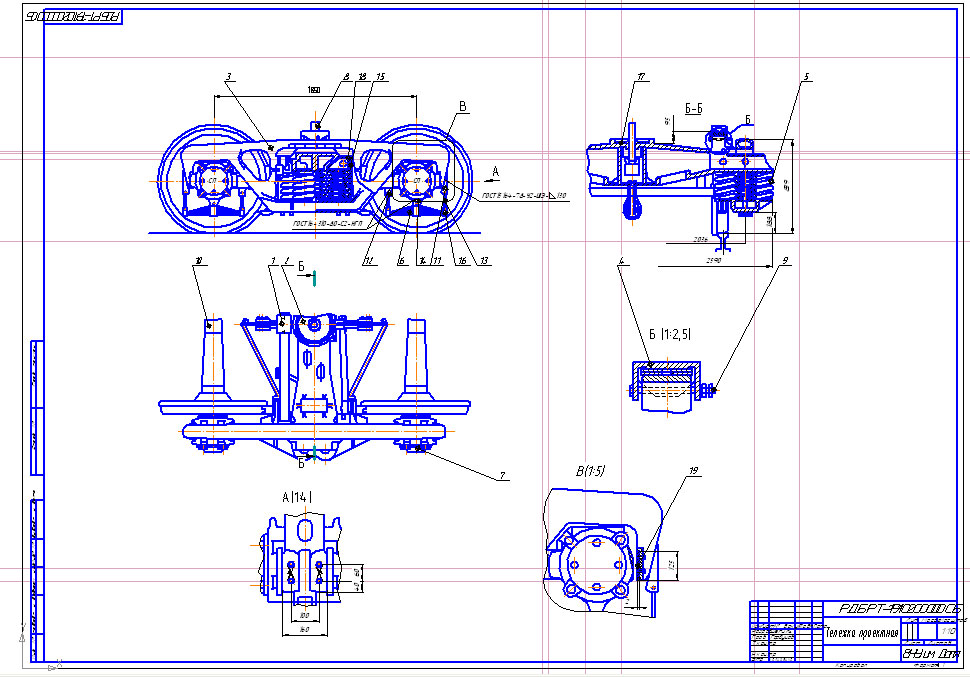

Часть чертежей представлены в виде "картинок" в рамке чертежа компас. Такие как патентный поиск, Монтаж буксового узла, Диаграмма напрессовки и Пресс холодной запрессовки подшипников.

Состав: Тележка проектная, Спецификация, Деталировка, листовая рессора, букса дуплекс, Спецификация, Анализ конструкций модернизированных тележек модели 18-100, Записка Язык документа
