Проект модернизации хоппер-дозатора

«БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ТРАНСПОРТА»
Кафедра «Детали машин, путевые и строительные машины»
КУРСОВОЙ ПРОЕКТ по дисциплине «Путевые машины и механизмы»
на тему ПРОЕКТ МОДЕРНИЗАЦИИ ХОППЕР-ДОЗАТОРА
гомель 2013

Модель вагона 19-752
Тип вагона 950
Изготовитель Кр ВЗ
Грузоподъемность, т 70
Масса тары вагона, т 23
Нагрузка:
статическая осевая кН (тс) 225,5(23,25)
погонная, кН/м (тс/м) 61,3 (6,25)
Скорость конструкционная, км/ч 120
Габарит 1-ВМ (0-Т)
База вагона, мм 10500
Длина, мм:
по осям сцепления автосцепок 14720
По концевым балкам рамы 13500
Высота от уровня верха головок рельсов, мм:
максимальная 4565
До разгрузочных устройств 350
Ширина, мм
Максимальная 3240
Количество осей, шт. 4
Модель 2-осной тележки 18-100
Наличие переходной площадки есть
То же с ручным тормозом Нет
Наличие стояночного тормоза Есть
Объем кузова , м3 94
Длина, мм
По верхней обвязке 10900
Кузова внутри (по верху) 10700
Ширина максимальная, мм
По крыше 3010
По стойкам 3240
Количество люков ,шт:
загрузочных 4
разгрузочных 6
Размеры разгрузочного люка в свету,мм
загрузочных 1592*562
разгрузочных 1080*475
Угол наклона торцовых стенок бункеров, град. 65
Угол наклона бункеров, град 55
Год постановки на серийное производство или закупки вагона 1982
Возможность установки буферов нет

Состав: БАЛКА НАДРЕССОРНАЯ СБ А1, ОБЩИЙ ВИД А1, РЕГУЛИРОВАНИЕ ДОЗАТОРА СБ А1, Пояснительная записка, содержание, титульник, устойчивость Язык документа

Софт: AutoCAD 10

Каталог / Транспорт / Железнодорожный транспорт / Проект модернизации хоппер-дозатора

Просмотр файлов
КП ХОППЕР-ДОЗАТОР/БАЛКА НАДРЕССОРНАЯ СБ А1.dwg

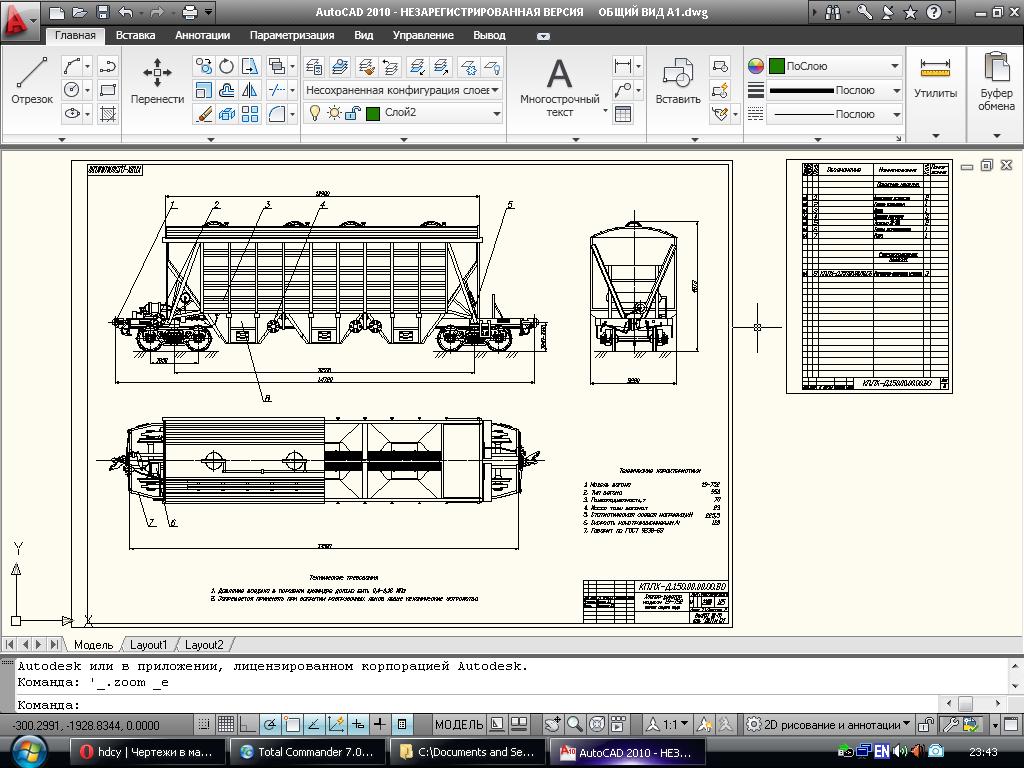

КП ХОППЕР-ДОЗАТОР/ОБЩИЙ ВИД А1.dwg
КП ХОППЕР-ДОЗАТОР/ПЗ.docx
КП ХОППЕР-ДОЗАТОР/РЕГУЛИРОВАНИЕ ДОЗАТОРА СБ А1.dwg
КП ХОППЕР-ДОЗАТОР/Содержание.docx
КП ХОППЕР-ДОЗАТОР/Титульники.docx
КП ХОППЕР-ДОЗАТОР/устойчивость.docx
КП ХОППЕР-ДОЗАТОР
