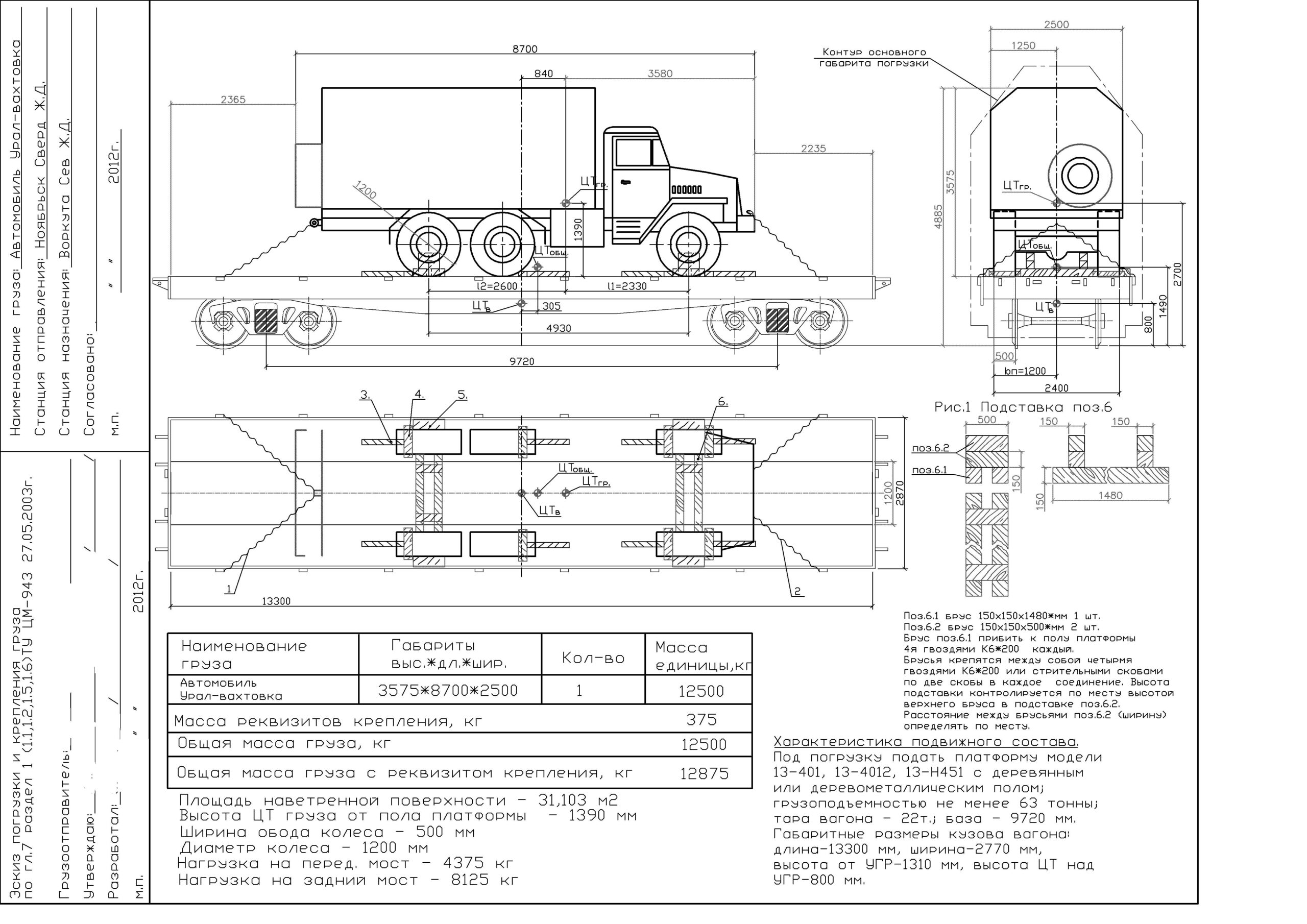

Размещение и крепление на ж.д. платформе Урал 4331

Размещение и крепление на ж.д. платформе Урал 4331 Вахтовка. Со спецификацией и техническими условиями.
Характеристика подвижного состава: Под погрузку подать платформу модели 13-401, 13-4012, 13-Н451 с деревянным или деревометаллическим полом; грузоподъемностью не менее 63 тонны; тара вагона - 22т.; база - 9720 мм. Габаритные размеры кузова вагона: длина-13300 мм, ширина-2770 мм, высота от УГР-1310 мм, высота ЦТ над УГР-800 мм.

Состав: Вид общий, спецификация, технические условия Язык документа

Софт: AutoCAD 11

Каталог / Транспорт / Железнодорожный транспорт / Размещение и крепление на ж.д. платформе Урал 4331

Просмотр файлов
Урал вахтовка.bak
Урал вахтовка.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
