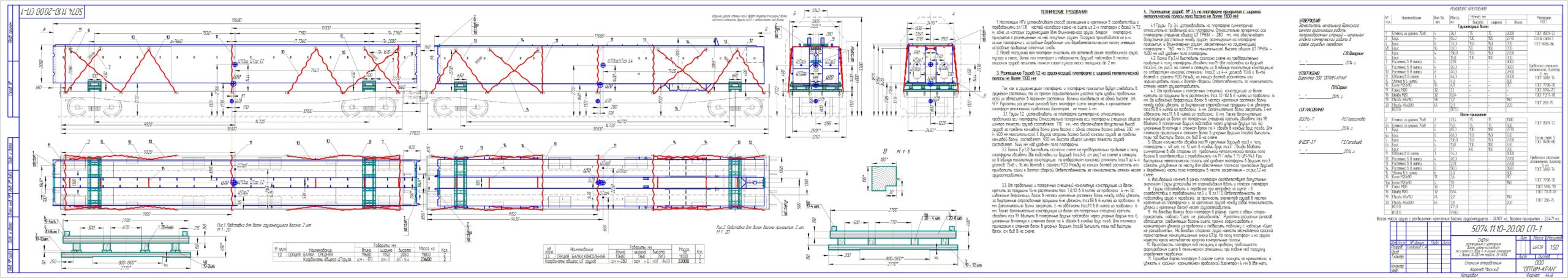

Схема размещения и крепления частей козлового крана на сцепке платформ модели 13-9004

Схема размещения и крепления грузов на железнодорожных платформах модели 13-9004. Схема используется для перевозки железнодорожным транспортом длиннмерного груза в виде частей козлового крана. Настоящие НТУ устанавливают способ размещения и крепления в соответствии с требованиями гл.1 [1] частей козлового крана на сцепе из 2-х платформ с базой 14,72 м., одна из которых грузонесущая (для длинномерного груза), вторая – платформа прикрытия с размещённым на ней попутным грузом. Погрузка производится на 4-х осные платформы с исправным деревянным или деревометаллическим полом, имеющие исправные приварные стоечные скобы.

Состав: Схема размещения и крепления грузов Язык документа

Софт: КОМПАС-3D 14

Каталог / Транспорт / Железнодорожный транспорт / Схема размещения и крепления частей козлового крана на сцепке платформ модели 13-9004

Просмотр файлов
5074.11.10-20.00 ??-1.cdw
