Щебнеочистительная машина ЩОМ-6Б

Белорусский государственный университет транспорта
Кафедра "Детали машин, путевые и строительные машины"
Курсовой проект по дисциплине "Путевые машины и механизмы"
На тему: "Проект модернизации щебнеочистительной машины ЩОМ-6Б"
Гомель 2011

В данном проекте рассматривается щебнеочистительный комплекс ЩОМ-6.

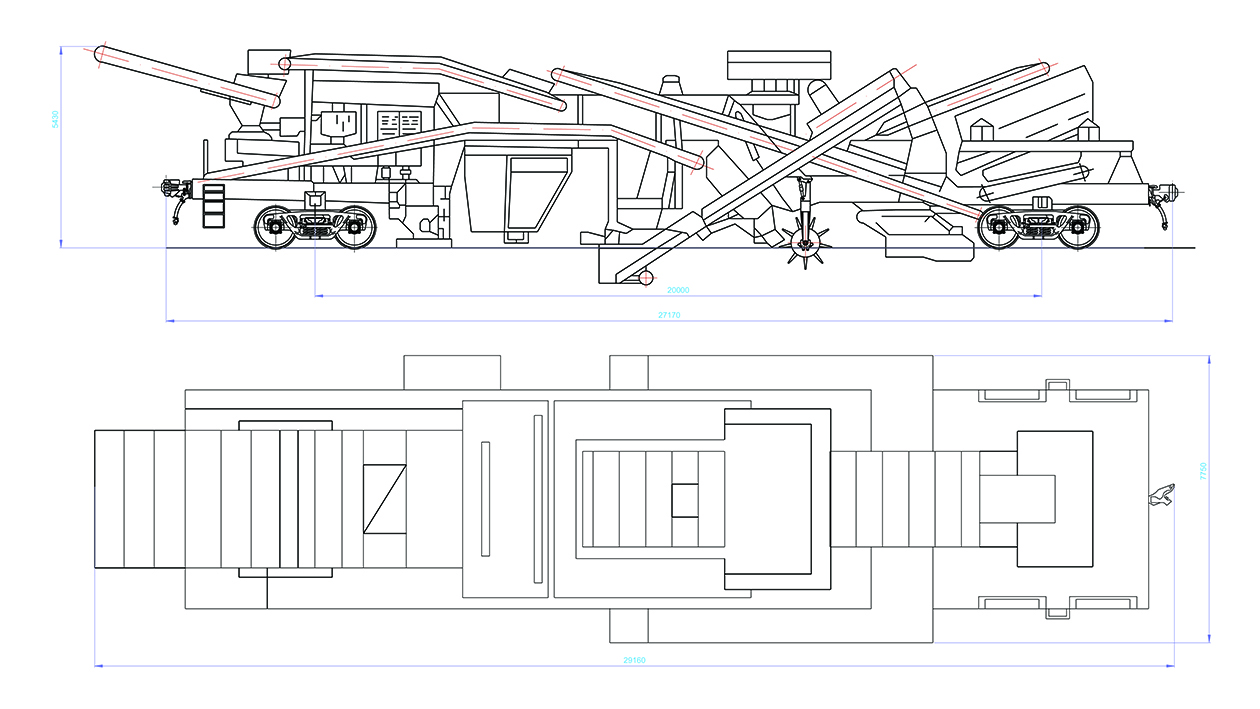

Щебнеочистительная машина IЦОМ-6Б выполнена в прицепном варианте и предназначена для очистки от загрязнителей щебеночного балласта по всей ширине балластной призмы железнодорожного пути с отбором засорителей и возможностью их погрузки в подвижной состав. Машина может производить вырезку балласта (без очистки) с погрузкой его в специализированный подвижной состав, находящийся на том же пути или в подвижной состав, находящийся на соседнем пути, а при работе в сцене с машиной ЩОМ-6Р может принимать с нее вырезанный за концами шпал и очищенный щебень для укладки его в путь.

Технические характеристики:
Масса машины, т - 90
Длина по осям автосцепок, м - 27,17
Рабочая скорость - 0,05-0,27
Тип тягового агрегата - тягово-энергетические модули (ТЭУ-400, УТМ-1, УТМ-2, УТМ-2А, ПТМ-630)
Производительность, м3/ч - 360

Состав: ВО, Устройство рыхления баласта, Устройство укладки геотекстиля, Деталировка, Спецификации, ПЗ Язык документа
