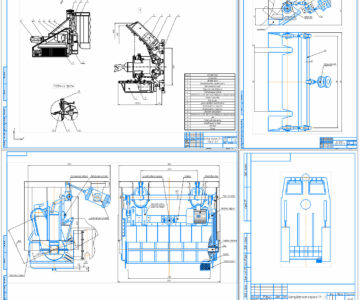

Снегоуборочная машина СМ-2

Снегоочистительная машина - это путевая машина для уборки со станционных путей и стрелочных переводов снега и мусора, транспортировки их к месту выгрузки. Первая снегоуборочная машина с погрузкой снега на платформы, стоящие на соседнем пути, была предложена в России в 1910 г. В 30-50 – е годы были распространены снегоуборочные машины с продольной погрузкой снега и перемещением его вдоль поезда к разгрузочному устройству. Это способ транспортировки снега сохранился и в снегоуборочных машинах, применяемых в настоящее время.

Техническая характеристика
Производительность, м /ч 1100
Толщина очищаемого слоя снега, м 0,7
Ширина полосы, очищаемой, м:
питателем 2,145
крыльями 5,1
Ширина захвата льдоскалывателя, м 3,66
Заглубление льдоскалывателя, мм 80
Транспортная скорость, км/ч 70
Масса машины, т 80

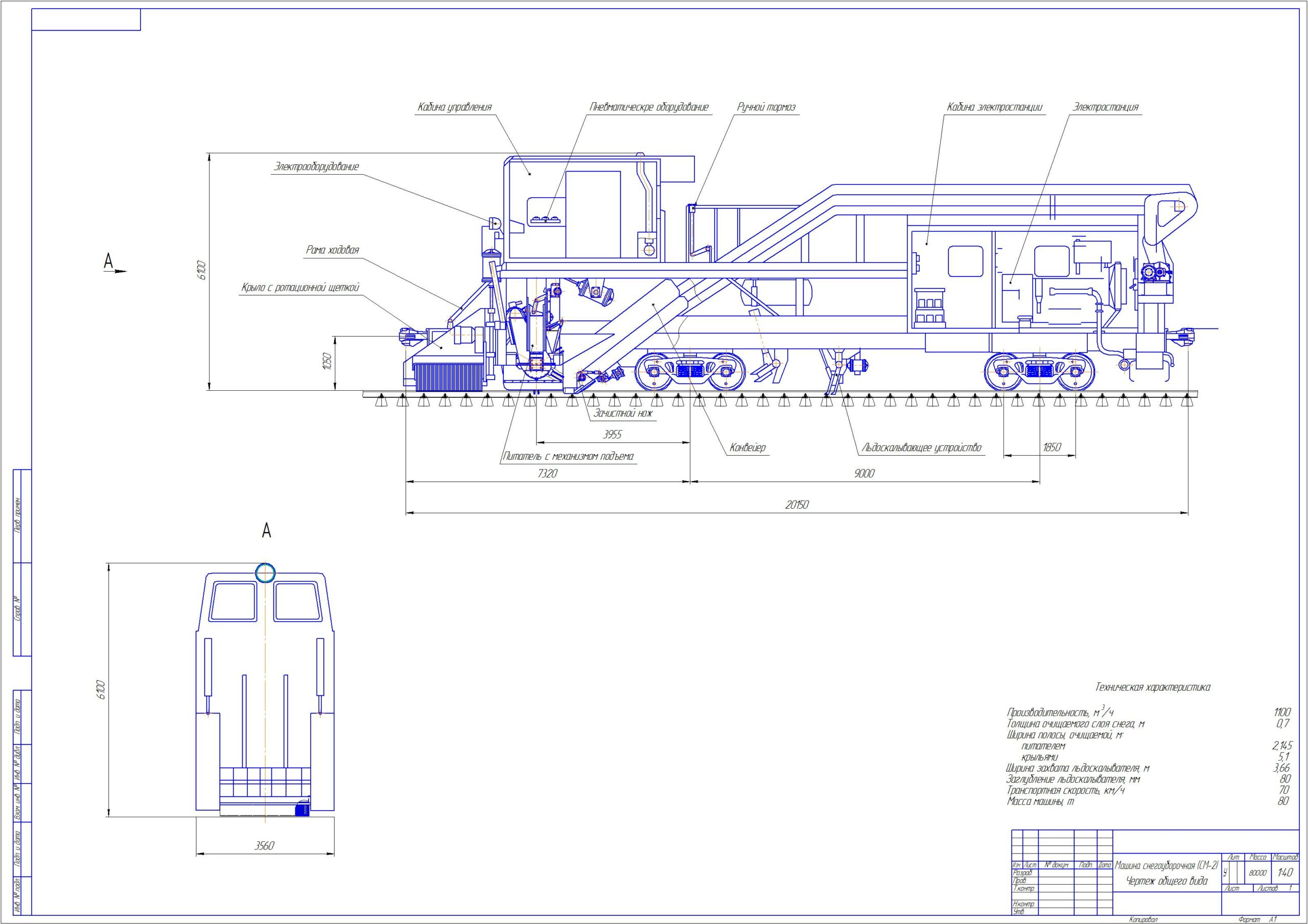

Состав: Вид общий (ВО) Язык документа

Софт: Компас-3D 13 SP

Файлы:
СМ-2 ВО.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: salavat317
Дата: 2013-10-02
Просмотры: 7909
4 комментария
    1

    А в каком формате чертеж?

      2

      Нажмите на картинку - увидите размер листа А1
      Прочитайте поле СОФТ - увидите в чем выполнен чертеж.

    3

    пытался открыть на 17 пишет не удалось открыть файл

      4

      Не может такого быть. Тут версия 13.1 - как узнать версию файла. Я проверял в 18, все открывает.
      Напишите в контакты, у Вас запросят скриншот с ошибкой и помогут разобраться.
