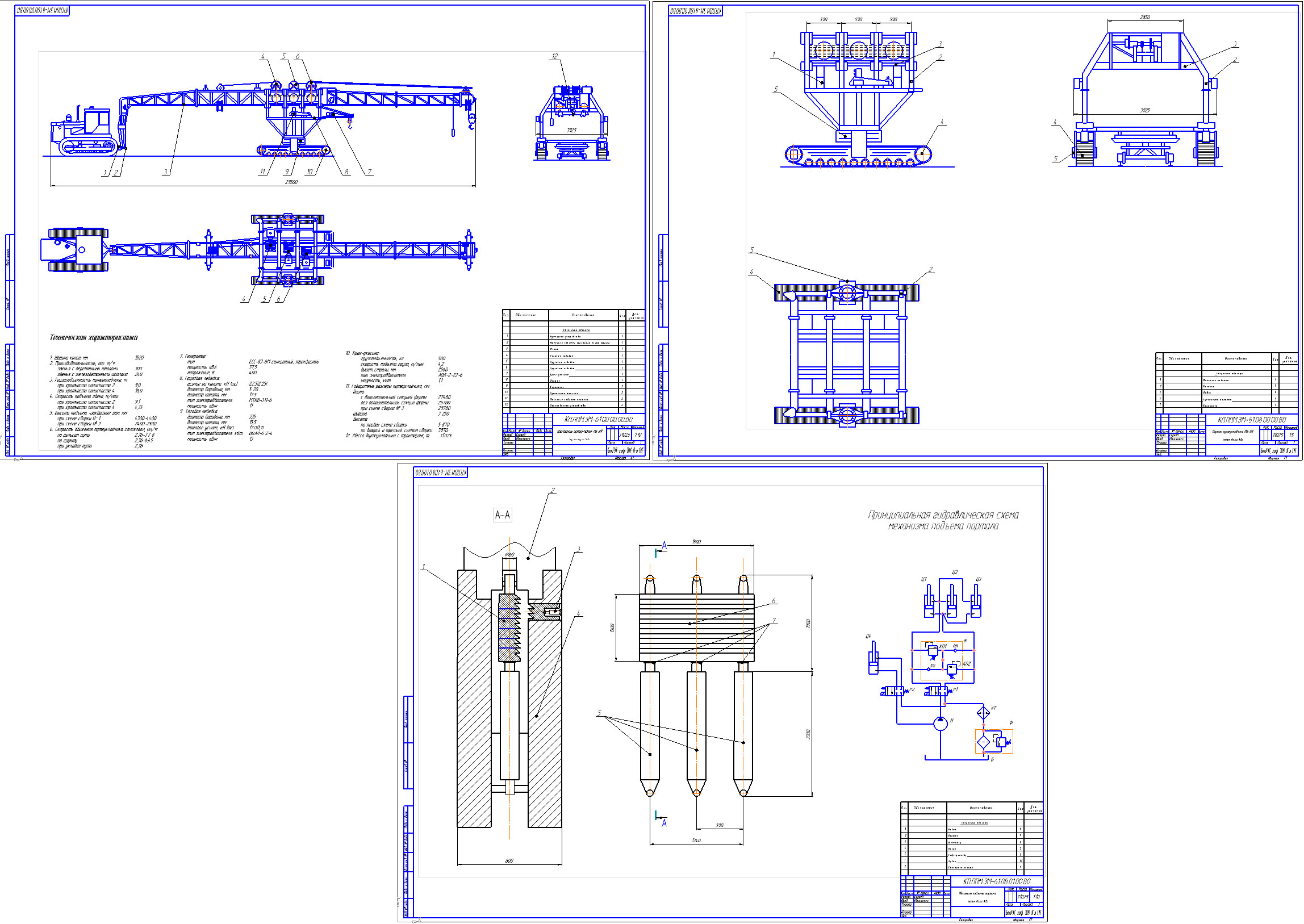

Тракторный путеукладчик ПБ-3М

Белорусский государственный университет транспорта
Кафедра "Детали машин, путевые и строительные машины"
Курсовой по дисциплине "Путевые машины и механизмы"

В данном курсовом проекте рассматривается тракторный путеукладчик ПБ-3. Изначально механизм подъема портала осуществлялся посредством электродвигателя, червячного редуктора и передачи «винт-гайка». Предлагается заменить эти устройства на гидроцилиндры.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 2
1 АНАЛИЗ ПАТЕНТНОЙ ЛИТЕРАТУРЫ 3
2 НАЗНАЧЕНИЕ, КРАТКОЕ ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ МАШИНЫ 9
3 КОНСТРУКТИВНЫЕ РАСЧЕТЫ 14
3.1 Расчёт параметров грузовой лебёдки 14
3.2 Растёт параметров тяговой лебедка 15
3.3 Растёт нагрузки на гидроцилиндры 17
3.4 Устойчивость укладочного крана в рабочем режиме 18
3.5 Производительность укладочного крана 20
4 ТЕХНИКА БЕЗОПАСНОСТИ И ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ ПРИ РАБОТЕ 23
ЗАКЛЮЧЕНИЕ 28
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 29

Техническая характеристика
1.Ширина колеи, мм 1520
2.Производительность, пог. м/ч:
звенья с деревянными шпалами 300
звенья с железобетонными шпалами 240
3.Грузоподъемность путеукладчика, т:
при кратности полиспаста 2 9,0
при кратности полиспаста 4 18,0
4.Скорость подъема эвена, м/мии:
при кратности полиспаста 2 9,1
при кратности полиспаста 4 4,35
5.Высота подъема -захватных рам, мм:
при схеме сборки N° 1 4300-4400
при схеме сборки № 2 2400-2500
6.Скорость движения путеукладчика самоходом, км/ч:
по рельсам пути 2,36-3,7 8
по грунту 2,36-6,45
при укладке пути 2,36
7.Генератор:
тип ЕСС-83-6М синхронный, трехфазный
мощность, кВА 37,5
напряжение, В 400
8.Грузовая лебедка:
усилие иа канате, кН (тс) 22,5(2,25)
диаметр барабана, мм 5 20
диаметр каната, мм 17,5
тип электродвигателя МТКВ-311-6
мощность, кВт 11
9.Тяговая лебедка:
диаметр барабана, мм 335
диаметр каната, мм 15,5
тяговое усилие, кН (тс) 17,0(1,7)
тип электродвигателя, кВт ВОАЛ-5 2-4
мощность, кВт 13
10.Кран-укосина:
грузоподъемность, кг 500
скорость подъема груза, м/мин 4,2
вылет стрелы, мм 2560
тип электродвигателя АОЛ-2-22-6
мощность, кВт 1,1
11.Габаритные размеры путеукладчика, мм:
длина:
с дополнительной секцией фермы 27480
без дополнительной секции фермы 25780
при схеме сборки № 3 29780
ширина 3 250
высота:
по первой схеме сборки 5 870
по второй и третьей схемам сборки 3970
12.Масса (путеукладчика с трактором), т 31,025
