ж/д платформа модели 13-9004

Платформа модели 13-9004 для перевозки универсальных крупнотоннажных контейнеров массой брутто 10, 20 и 30 т в различном сочетании и колесной техники, 4-х осная.

Техническая характеристика
Модель вагона 13-9004
Грузоподъемность 65,0 т
Масса тары вагона 26,0 т
Нагрузка:
статическая осевая, кН(тс) 223 (22,75)
погонная, кН/м (тс/м) 45,45 (4,638)
Размеры пола:
длина 18300 мм
ширина 2870 мм
Скорость конструкционная 120 км/ч

Состав: Вид общий Язык документа

Софт: AutoCAD 2011

Каталог / Транспорт / Железнодорожный транспорт / ж/д платформа модели 13-9004

Просмотр файлов

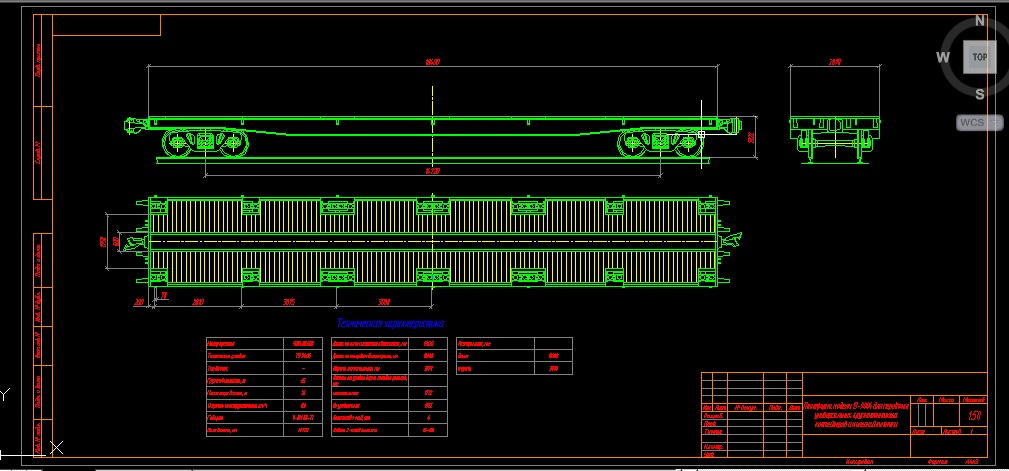

Платформа 13-9004.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
