Железнодорожная цистерна 15-871

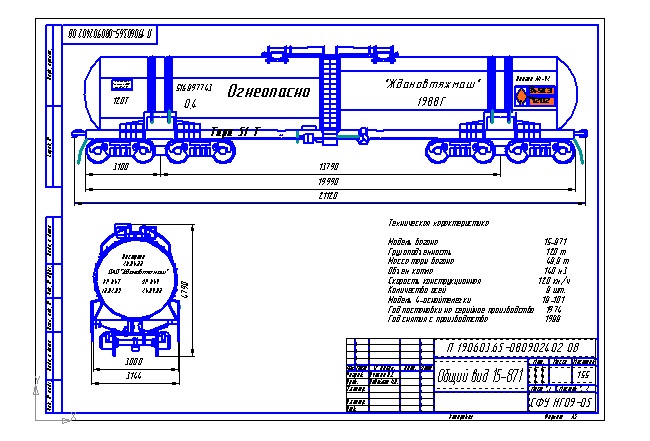

Чертеж ЖД цистерны 15-871 с маркировкой
СФУ НГ09-05

Техническая характеристика
Модель вагона 15-871
Грузоподъемность 120 т
Масса тары вагона 48,8 т
Объем котла 140 м3
Скорость конструкционная 120 км/ч
Количество осей 8 шт.
Модель 4-оснойтележки 18-101
Год постановки на серийное производство 1974
Год снятия с производтства 1988

Состав: Общий вид (ВО) Язык документа

Софт: Компас v13

Каталог / Транспорт / Железнодорожный транспорт / Железнодорожная цистерна 15-871

Просмотр файлов
15-871.bak
15-871.cdw
