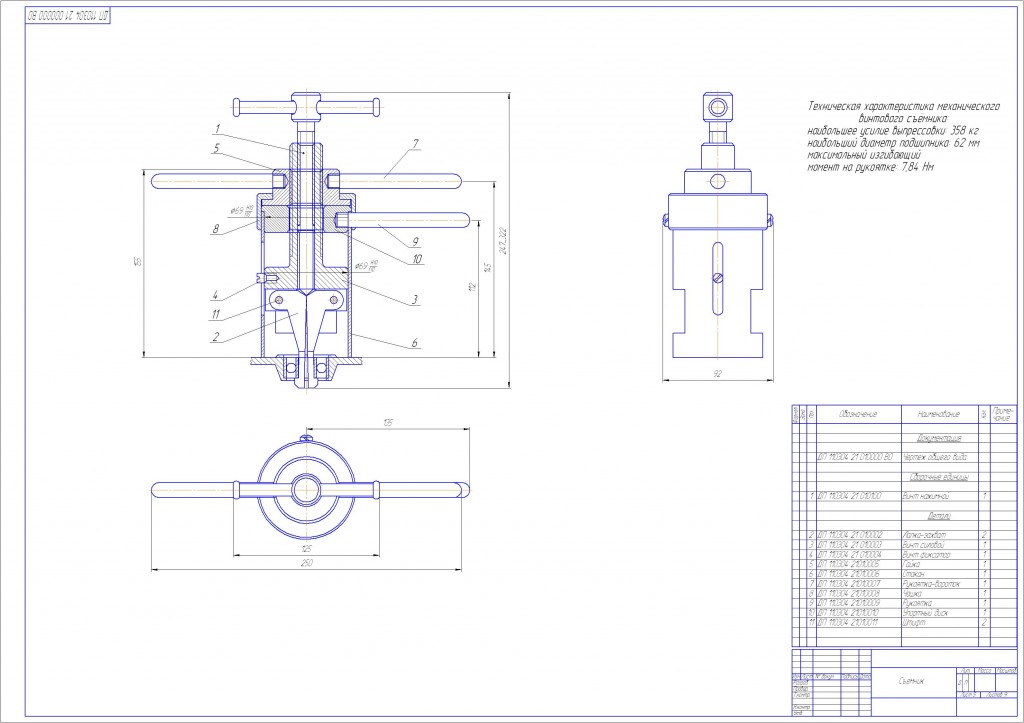

Съемник механический винтовой

Так как механические съемники, ввиду своих габаритов не всегда могут быть применены в ремонтном производстве, предлагается более компактный винтовой съемник, который можно использовать как для выпрессовки подшипников, сидящих в глухих отверстиях, так и для снятия наружных колец рассыпавшихся подшипников.
Винтовой съемник с внутренним захватом, ввиду своих малых габаритов, может быть использован для снятия подшипников с номерами 203 по 206 включительно.

Техническая характеристика:
наибольшее усилие выпрессовки: 358 кг
наибольший диаметр подшипника: 62 мм
максимальный изгибающий
момент на рукоятке: 7,84 Нм

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: Компас v12

Просмотр файлов
Съёмник.cdw
