Схема разборки компрессора Камаз

ИжГТУ гр.8-47-2з
Компрессор автомобиля Камаз 5320

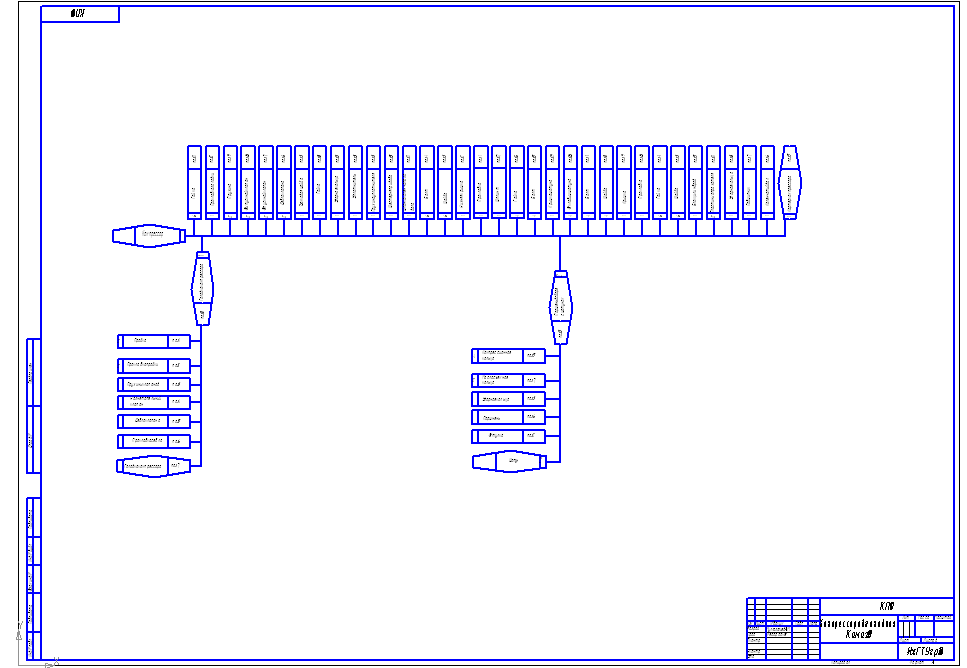

Детальная разборка компрессора Камаз с номерами позиций и количеством деталей.
1. Установить компрессор на стенд.
2. Отвернуть гайки 21 (рис. 2) крепления головки 20 компрессора. Головка сменная 13, вороток.
3. Снять головку 20 компрессора в сборе с нагнетательными клапана-ми, прокладку 22 головки , пружины 19 впускных клапанов. Верстак слесарный, отвертка.
4. Вынуть из гнезд блока, цилиндров впускные клапаны 18, направляющие
5. ...

Состав: Схема разборки, Описание.doc Язык документа

Софт: Компас V12
