Система топливная двигателя 6NVD48AU. Схема принципиальная

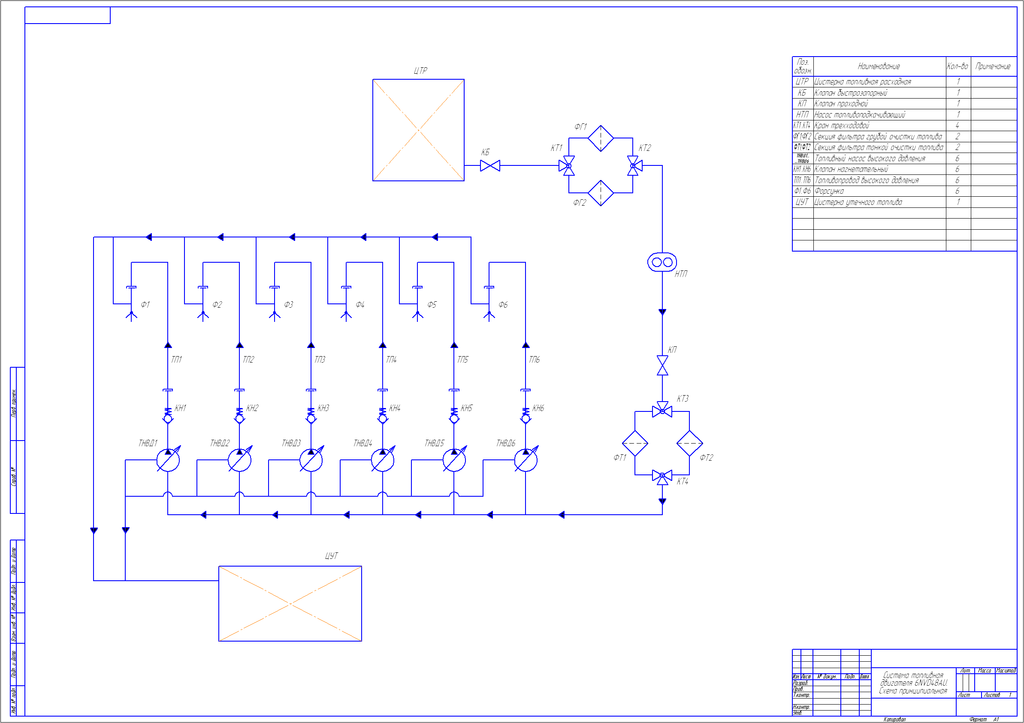

Принципиальная схема топливной системы судового дизеля марки 6NVD48AU.

Описание системы:
Топливная система дизеля 6NVD48AU - система непосредственного действия разделенного типа. Привод плунжеров топливных насосов высокого давления (ТНВД) - механический, форсунки закрытые с гидравлическим управлением иглами, подача топ-лива к форсунке осуществляется во время нагнетательного хода плунжера, соединенного с форсункой топливопроводом высокого давления. Регулирование подачи топлива ТНВД - золотниковое, по концу подачи.

Состав: Принципиальная схема Язык документа

Софт: Компас v13

Каталог / Транспорт / Водный транспорт и судостроение / Система топливная двигателя 6NVD48AU. Схема принципиальная

Просмотр файлов
FuelIjectionSystem_6NVD48AU.cdw
