Скрепер на базе БелАЗ-531Б

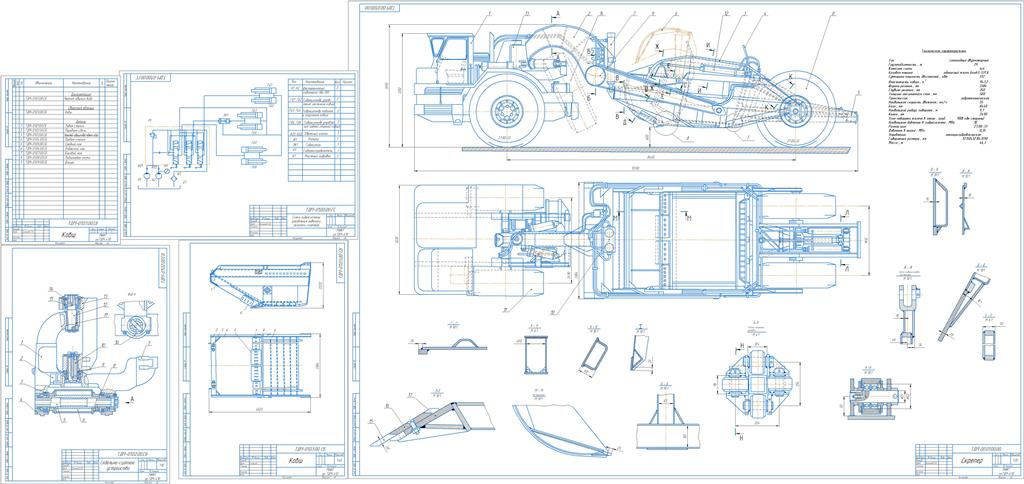

Имеется чертеж скрепера с элементами крепления,чертеж ковша,чертеж сцепного устройства и чертеж гидросистемы управления рабочими органами.На чертежах проставлены все размеры и позиции.Так же имеются спецификации ко всем чертежам и пояснительная записка.

Состав: Скрепер (ВО),Ковш (СБ),Сцепное устройство(СБ),Гидравлика,Спецификации,ПЗ Язык документа

Софт: Компас v12

Просмотр файлов
СДМ/Ковш.cdw
СДМ/СДМ -- Курсач 2.doc
СДМ/Скрепер 2 испр.cdw
СДМ/Спецификация Ковш.cdw
СДМ/Спецификация Скрепер2.cdw
СДМ/Спецификация Сцеп 2.cdw
СДМ/Сцепное.cdw
СДМ/Чертеж ГИДРОСИСТЕМЫ..cdw
