Промотур КОМПАС v17

Сменные рабочие органы трактора (Щетка, Грейфер, Блок)

БелГУТ кафедра "ДМ, П и СМ"

Щетка дорожная УКАШ-1
Техническая характеристика
1. Наименвание УКАШ. 1
2. Длина (мм) 1220
3. Ширина (мм) 550
4. Диаметр фланца (мм) 215
5. Присоединительные размеры (мм) 47.3
6. Ширина убираемой полосы (мм) 960
7. Масса щетки: с врсом из полиамида (кг) 120 / из дисков (кг) 125
8. Частота вращения вала щетки (об/мин) 250
9. Температурный режим эксплуатации щетки не менее -15

Грейфер гидравлический AKG-400GM
Техническая характеристика
1. Наименвание AKG-400GM
2. Объем (л) 400
3. Операционный вес (кг) 550
4. Количество челюстей (шт) 4

Блок для смены шпал
Техническая характеристика
1. Наименвание Блок для смены шпал
2. Длина (мм) 2150
3. Ширина (мм) 1650
4. Вид сменяемых шпал деревянные и железобетонные шпалы
5. Максимальный вылет в сторону (мм) 7800
6. Масса (кг) 980
7. Теоретическая производительность (шпал/ч.) 30
8. Температурный режим эксплуатации 0 ... +30

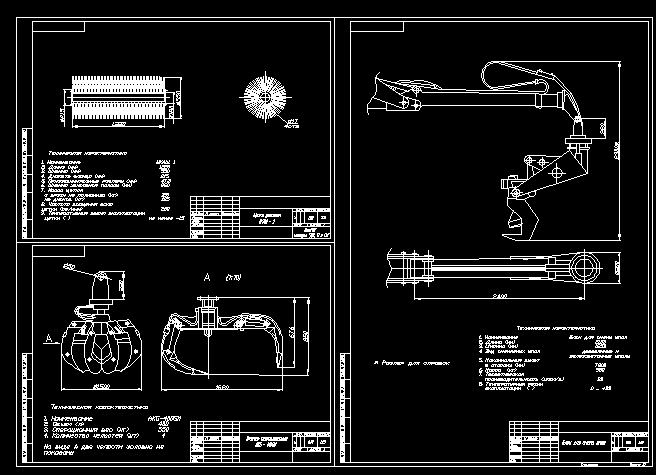

Состав: Сборочный чертеж(СБ), Язык документа

Софт: AutoCAD
