Операция Укомплектация-2

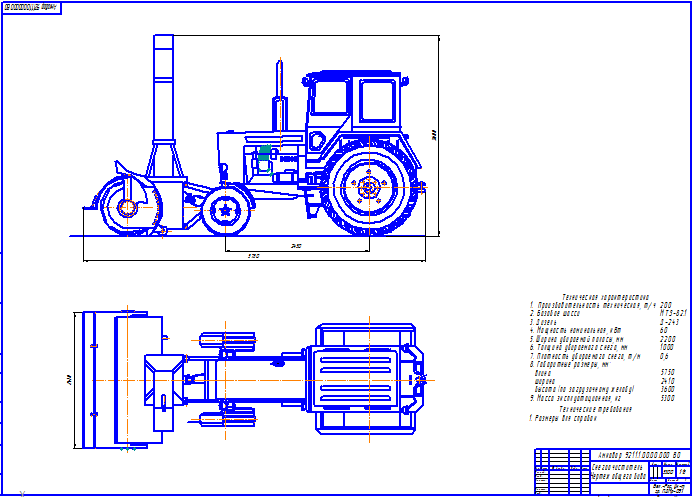

Снегоочиститель на базе МТЗ-82.1

Бел.-Рос. ун-т гр. ПДМ
Произведен патентный анализ с его внедрением в рабочий орган. выполнен расчет основных параметров снегоочистителя.
Шнекороторные и фрезерно-роторные снегоочистители - это сне-гоочистители с метательными рабочими органами. Они предназначены для очистки дорог и аэродромов от снега путем отбрасывания снега метательным рабочим органом (ротором или фрезой) с последующим перемещением снега по баллистической траектории за пределы очищаемой поверхности или через направляющий аппарат в кузов транспортного средства.

В данном курсовом проекте мной было усовершенствовано рабочее оборудование фрезерно-роторного снегоочистителя. Применение данной разработки позволит увеличить надежность и эффективность работы снегоочистителя. Разработанная конструкция отличается простотой сборки, монтажа и внедрения в эксплуатацию. Вместе с тем можно наблюдать хорошие результаты при работе, неплохой экономический эффект и быстрый срок окупаемости, что указывает на целесообразность внедрения разработки в эксплуатацию.

Техническая характеристика
1. Производительность техническая, т/ч 200
2. Базовое шасси МТЗ-82.1
3. Дизель Д-243
4. Мощность номинальная, кВт 60
5. Ширина убираемой полосы, мм 2200
6. Толщина убираемого снега, мм 1000
7. Плотность убираемого снега, т/м 0,6
8. Габаритные размеры, мм:
длина 5750
ширина 2410
высота (по загрузочному желобу) 3600
9. Масса эксплуатационная, кг 5300

Состав: Записка, ВО, спецификации, рабочий орган фреза(СБ), деталировка, Патенты Язык документа

Софт: Компас v12

Просмотр файлов
Козырек1.cdw
Лыжа.cdw
Палец.cdw
Патенты козырек.doc
Расчет основных параметров+моя.doc
Спец.spw
Спец1.spw
Спец2.spw
Фреза2.cdw
Чертеж1.cdw
Деталь.cdw
Заслонка.cdw
