Стенд Р-260 для разборки коленчатого вала с маховиком и сцеплением

Сибирская государственная автомобильно-дорожная академия (СибАДИ)
Кафедра «Эксплуатация и ремонт автомобилей»
Курсовой проект по дисциплине «ОПЭТО»
Проектирование стенда для сборки коленчатого вала с маховиком и сцеплением, модель Р-260, автомобиль ЗиЛ 130
Омск-2013 г.

Содержание пояснительной записки: Задание на курсовое проектирование, введение, 1. Исходные данные для разработки изделия, 1.1 Общая характеристика изделия, 1.2 Характеристика объекта технического воздействия, 2 Обоснование варианта разработки изделия 2.1 Анализ существующих конструкций, 2.2 Выбор варианта изделия и его разработки, 2.3 Техническое обоснование изделия, 3 Разработка эскиза и компоновка изделия, 4 Технический проект изделия, 4.1 Разработка структуры изделия 4.2 Обоснование выбора (расчет) элементов изделия, 5. Разработка конструкторских документов, 5.1 Проработка комплектности конструкторских документов, 5.2 Разработка конструкторских документов, Заключение, Список литературы, Приложения.

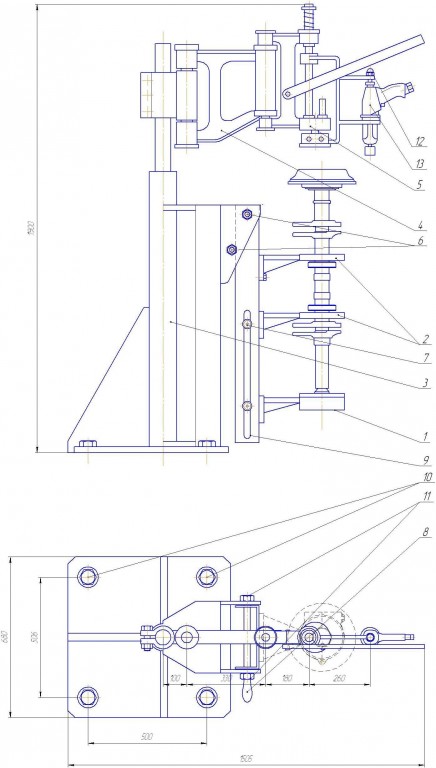

Перечень графических материалов: 1. стенд для сборки коленчатого вала с маховиком и сцеплением. Сборочный чертеж.(А1) 2. Чертеж рычага (А4) 3. Чертеж швеллера (А4).

В ходе курсового проекта была произведена разработка стенда для сборки коленчатого вала с маховиком и сцеплением, модель Р-260 , разработаны эскизы, проведены необходимые расчеты конструкции, указана его функциональная и кинематическая схема.
Произведен расчет поперечное сечение проверили по условию прочности на срез., также была произведена разработка конструкторских документов.
Описаны мероприятия по технике безопасности и охране труда при эксплуатации технологического оборудования на автомобильно-транспортном предприятии.

Состав: ПЗ, Руководство по эксплуатации, Сборочный чертеж, Деталировка, Спецификация Язык документа
