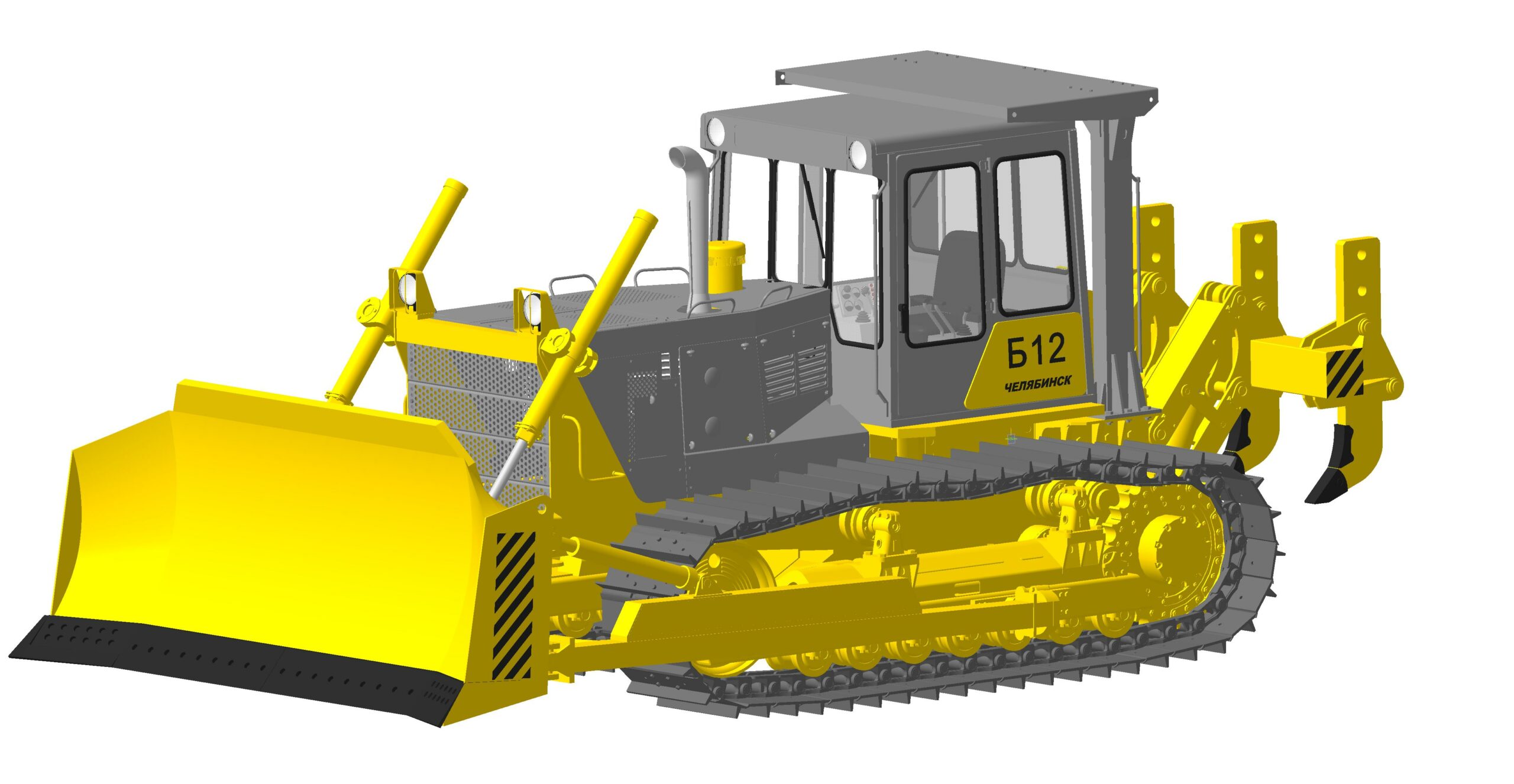

3D модель бульдозера ЧТЗ Б-12

Двигатель ЯМЗ-236Б-4
Мощность эксплуатационная - 158.1кВт (215 л.с)
Механизмы поворота
Постоянно замкнутые бортовые фрикционы и ленточные тормоза с элементами трения высокой износостойкости, сервированные по усилию.
Тележки гусениц
С подшипниковыми опорами под вынесенную ось прокачки и устройством крепления поперечной балки. Семь опорных катков и направляющие колеса на подшипниках скольжения с уплотнениями типа Duo Cone. По два консольных поддерживающих катка с таким же уплотнением
Длина опорной поверхности - 3182 мм
Колея - 2080 мм
Ширина гусеницы - 560 или 690 мм
Давление на грунт (БРА), - 0.070 Мпа
Длина трактора с бульдозерно-рыхлительным оборудованием, - 7490 мм
Масса эксплуатационная - 24520 кг

Состав: 3D сборка

Софт: КОМПАС-3D 15

Файлы:
Бульдозерное оборудование/
Бульдозерное оборудование/Тяга.m3d
Бульдозерное оборудование/крестовина.m3d
Бульдозерное оборудование/Кронштейн.m3d
Бульдозерное оборудование/Кронштейн бруса.m3d
Бульдозерное оборудование/Гидроцилиндр.m3d
Бульдозерное оборудование/Толкающий брус правый.m3d
Бульдозерное оборудование/Раскос.m3d
Бульдозерное оборудование/вилка.m3d
Бульдозерное оборудование/Гидрошток.m3d
Бульдозерное оборудование/Распорка/
Бульдозерное оборудование/Распорка/Шток распорки.m3d
Бульдозерное оборудование/Распорка/Цилиндр распорки.m3d
Бульдозерное оборудование/Толкающий брус левый.m3d
Бульдозерное оборудование/Гидрораскос.m3d
Бульдозерное оборудование/Отвал.m3d
ЧТЗ Б-12.a3d
Кабина/
Кабина/Каркас кабины.m3d
Кабина/Топливный бак.m3d
Кабина/Основание кабины.m3d
Кабина/Оборудование кабины.m3d
Кабина/дверь левая.m3d
Кабина/Защита кабины.m3d
Кабина/Кабина в сборе.a3d
Кабина/фара.m3d
Кабина/дверь правая.m3d
Рыхлитель/
Рыхлитель/Замок.m3d
Рыхлитель/Рама крепления к трактору.m3d
Рыхлитель/Гидроцилиндр (цилиндр).m3d
Рыхлитель/Зуб рыхлителя.m3d
Рыхлитель/Балка верхняя.m3d
Рыхлитель/Рама рыхлителя.m3d
Рыхлитель/Трехзубый рыхлитель.a3d
Рыхлитель/Гидроцилиндр (шток).m3d
Рыхлитель/Балка нижняя.m3d
Капотирование/
Капотирование/крышка верхняя.m3d
Капотирование/Выхлопная труба.m3d
Капотирование/Фальшрадиатор.m3d
Капотирование/боковина задняя левая.m3d
Капотирование/боковина нижняя левая.m3d
Капотирование/боковина нижняя правая.m3d
Капотирование/крышка боковая.m3d
Капотирование/боковина передняя правая.m3d
Капотирование/Фильтр воздушный.m3d
Капотирование/Капот гидробака и радиатора.m3d
Капотирование/боковина передняя левая.m3d
Капотирование/капот.m3d
Капотирование/боковина задняя правая.m3d
Остов и ходовая/
Остов и ходовая/Тележка левая.m3d
Остов и ходовая/Остов.m3d
Остов и ходовая/Гусеничный трак 690 мм.m3d
Остов и ходовая/Каток двубортный.m3d
Остов и ходовая/Поддерживающий каток.m3d
Остов и ходовая/Ведущее колесо.m3d
Остов и ходовая/Балансир.m3d
Остов и ходовая/Натяжное устройство.m3d
Остов и ходовая/Ленивец.m3d
Остов и ходовая/Сборка тележка левая.a3d
Остов и ходовая/Сборка тележка правая.a3d
Остов и ходовая/Тележка правая.m3d
Остов и ходовая/Каток однобортный.m3d
ЧТЗ Т-12.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

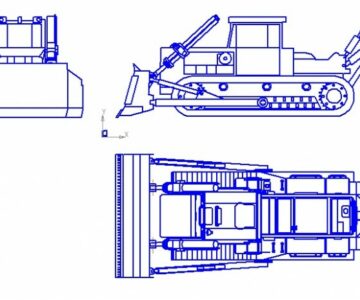

Бульдозер Б-12
Рейтинг: 30
Софт: КОМПАС-3D V12
Состав: общий вид, чертеж рабочего обо
2
26
210
1867
Бульдозер Б-12
Бульдозер ЧТЗ Б10М
Рейтинг: 60
Софт: КОМПАС-3D 13
Состав: Модель одной деталью.
0
21
103
1936
Бульдозер ЧТЗ Б10М

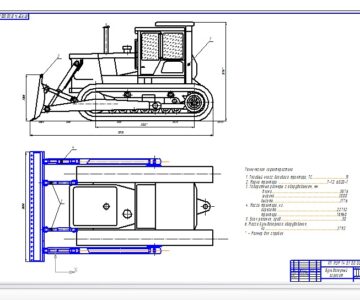

Бульдозер ЧТЗ Т-75.01(Т-800)
