Операция Укомплектация-2

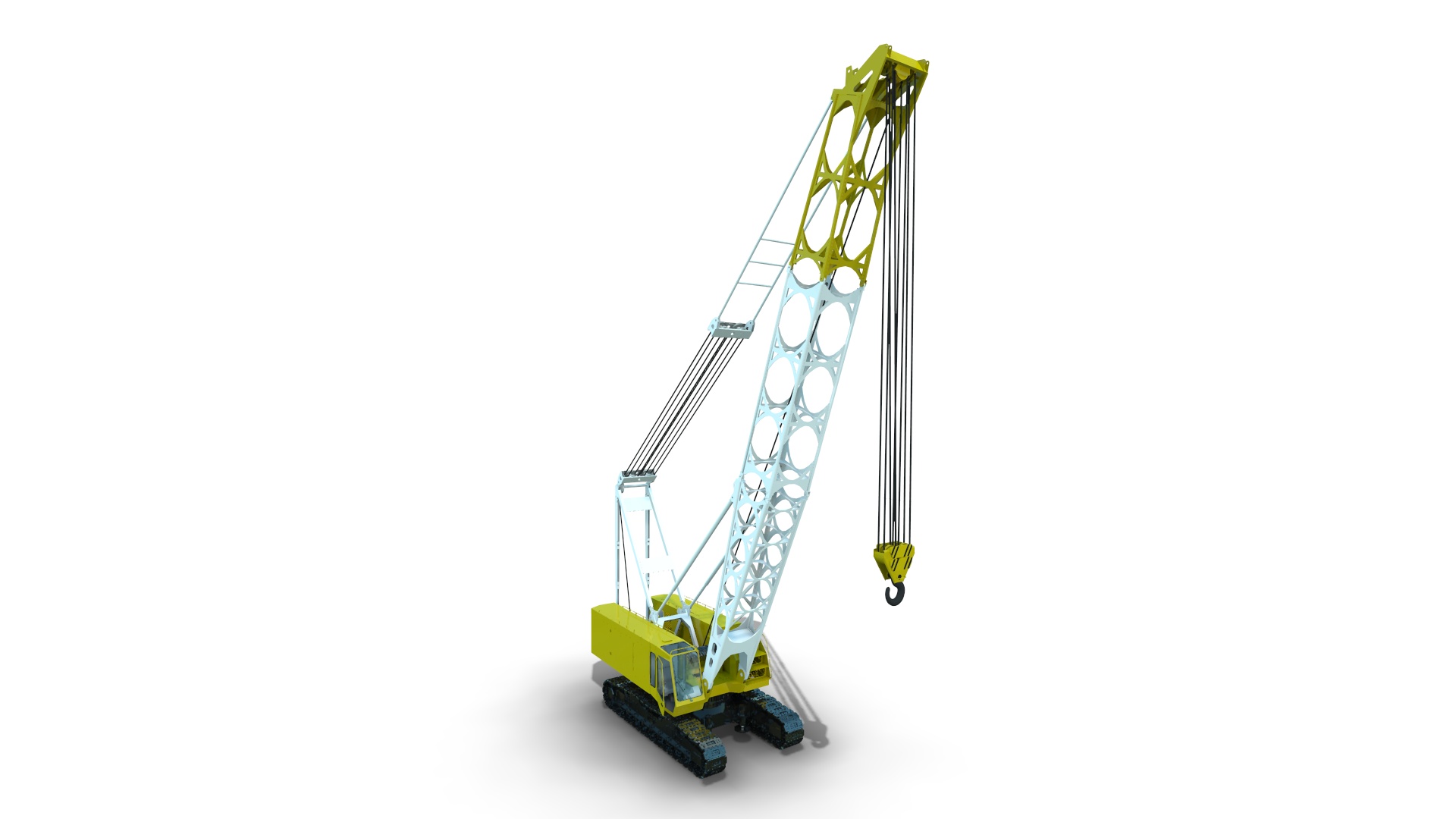

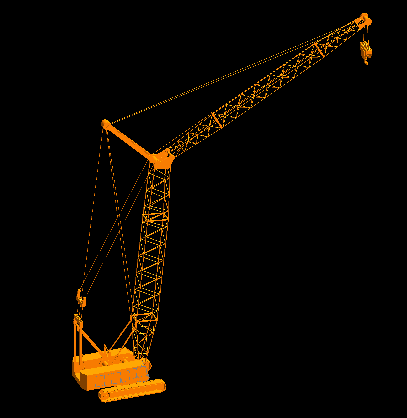

3D модель крана ДЭК-401

Грузоподъемность максимальная, т - 40
Максимальный грузовой момент, тм - 182
Полная масса крана, т - 55
Длина стрелы, м
основная - 15
максимальная - 35
Транспортные габаритные размеры (без стрелы), мм
длина - 13952 (с корнем стрелы 6м)
ширина - 3200
высота - 3079
3D модель без ДВС и электродвигателей.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
цилиндр опоры.m3d
Грузоподъемный крюк/Блок кюковой.bak
Грузоподъемный крюк/Блок кюковой.m3d
Грузоподъемный крюк/Крюк грузовой.bak
Грузоподъемный крюк/Крюк грузовой.m3d
Грузоподъемный крюк/Крюковая обойма.bak
Грузоподъемный крюк/Крюковая обойма.m3d
Грузоподъемный крюк/Ось.m3d
Грузоподъемный крюк/Траверса крюковая.bak
Грузоподъемный крюк/Траверса крюковая.m3d
Кабина/дверь.bak
Кабина/дверь.m3d
Кабина/Кресло оператора.bak
Кабина/Кресло оператора.m3d
Кабина/Основа.bak
Кабина/Основа.m3d
Капоты/Капот левый передний.bak
Капоты/Капот левый передний.m3d
Капоты/Капот левый.bak
Капоты/Капот левый.m3d
Капоты/Капот правый.bak
Капоты/Капот правый.m3d
Капоты/противовес лев.bak
Капоты/противовес лев.m3d
Капоты/противовес прав.bak
Капоты/противовес прав.m3d
платформа в сборе/snapshots.lwx
Распорка портала/Верхняя распорка.bak
Распорка портала/Верхняя распорка.m3d
Распорка портала/Нижняя распорка.bak
Распорка портала/Нижняя распорка.m3d
Распорка портала/Средняя распорка.bak
Распорка портала/Средняя распорка.m3d
Распорка стрелы/Цилиндр.m3d
Распорка стрелы/Шток.m3d
Траверса грузовая/Короб.bak
Траверса грузовая/Короб.m3d
Траверса грузовая/Ось траверсы грузовой.m3d
Траверса стрелы/Блок.bak
Траверса стрелы/Блок.m3d
Траверса стрелы/Втулка.m3d
Траверса стрелы/Короб.bak
Траверса стрелы/Короб.m3d
Траверса стрелы/Ось.m3d
Траверса стрелы/Растяжка.bak
Траверса стрелы/Растяжка.m3d
Траверса стрелы/Серьга.bak
Траверса стрелы/Серьга.m3d
Ведущее колесо.bak
Ведущее колесо.m3d
Грузовой крюк.a3d
Грузовой крюк.bak
ГРУЗОПОДЪЕМНАЯ Лебедка.bak
ГРУЗОПОДЪЕМНАЯ Лебедка.m3d
гусеничная тележка левая.bak
гусеничная тележка левая.m3d
гусеничная тележка правая.bak
гусеничная тележка правая.m3d
гусеничный трак.bak
гусеничный трак.m3d
каток опорный.bak
каток опорный.m3d
каток поддерживающий.bak
каток поддерживающий.m3d
крепление опорного катка.bak
крепление опорного катка.m3d
Лебедка подъема стрелы.bak
Лебедка подъема стрелы.m3d
Ленивец.bak
Ленивец.m3d
натяжное устройство.bak
натяжное устройство.m3d
оголовок стрелы.bak
оголовок стрелы.m3d
Опорная рама.bak
Опорная рама.m3d
основание портала.bak
основание портала.m3d
основание стрелы.bak
основание стрелы.m3d
Ось с блоком стрелового каната.m3d
платформа в сборе.a3d
платформа в сборе.bak
платформа.bak
платформа.m3d
портал.bak
портал.m3d
распорка основания портала.bak
распорка основания портала.m3d
Сборка опорный каток.a3d
Сборка опорный каток.bak
Сборка ходовая тележка левая.a3d
Сборка ходовая тележка левая.bak
Сборка ходовая тележка правая.a3d
Сборка ходовая тележка правая.bak
Секция стрелы 5,2 метра.bak
Секция стрелы 5,2 метра.m3d
Секция стрелы 8,5 м.bak
Секция стрелы 8,5 м.m3d
Стрела 15 метров.a3d
Стрела 15 метров.bak
Траверса грузовая в сборе.a3d
Траверса грузовая в сборе.bak
Траверса стрелы в сборе.a3d
Траверса стрелы в сборе.bak
Траверса стрелы с растяжкой.a3d
Траверса стрелы с растяжкой.bak
Грузоподъемный крюк
Кабина
Капоты
платформа в сборе
Распорка портала
Распорка стрелы
Траверса грузовая
Траверса стрелы
